Insertion d'un symbole (variable) dans un tableau de données
(Traduction du document original anglais)
A propos de nous
Présentation
Pour afficher ou modifier la valeur d'un symbole (variable) dans l'espace de noms, insérez ce symbole dans un tableau de données.
Insertion d'un symbole (variable)
Etape
Action
1
Double-cliquez sur une ligne vide dans la feuille de calcul.
Résultat : la zone de configuration de l'éditeur de données s'affiche.
2
Dans la zone de configuration, cliquez sur le bouton .

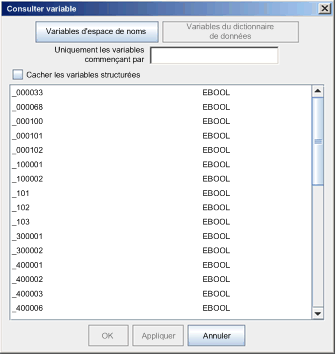

Résultat : la boîte de dialogue Consulter variable s'affiche.
3
Cliquez sur l'un des boutons suivants :
  • Variables d'espace de noms : pour afficher des variables attribuées à l'espace de noms du serveur Web qui se trouve dans le module de communication Ethernet.
  • Variables du dictionnaire de données : pour afficher les variables du dictionnaire de données de l'automate.
NOTE : Pour pouvoir sélectionner des variables dans le dictionnaire de données, configurez Control Expert pour intégrer le dictionnaire de données dans la mémoire de l'automate.
4
Sélectionnez le symbole (variable) que vous souhaitez insérer dans le tableau de données.
5
Cliquez sur OK.
Résultat : le symbole (variable) que vous avez sélectionné s'affiche dans le champ Symbole.
6
Dans la zone de configuration, cliquez sur Appliquer
Résultat : une nouvelle ligne correspondant au symbole (variable) sélectionné apparaît dans la feuille de calcul.
