Choisissez Diagnostic | Visualiseur d'alarmes.
NOTE : le Visualiseur d'alarmes est un module complémentaire. Vous devez le télécharger pour pouvoir l'utiliser.

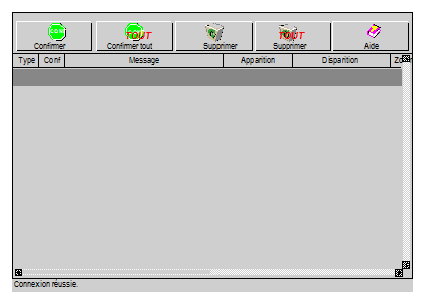

L'affichage est composé des éléments suivants :
Cette barre comporte cinq boutons.
|
|
Ce bouton sert à confirmer la réception d'une alarme sélectionnée dans la liste. Une requête est envoyée à l'automate (tampon de diagnostic).
|
|
|
Ce bouton sert à confirmer la réception de toutes les alarmes de la liste qui peuvent l'être. Pour chaque alarme, une requête est transmise à l'automate.
|
|
|
Ce bouton sert à supprimer une alarme sélectionnée dans la liste. Aucune requête n'est transmise à l'automate. Cette commande ne concerne que la liste des alarmes du Visualiseur d'alarmes.
|
|
|
Ce bouton sert à supprimer toutes les alarmes de la liste qui peuvent l'être. Aucune requête n'est transmise à l'automate. Cette commande ne concerne que la liste des alarmes du Visualiseur d'alarmes.
|
|
|
Ce bouton affiche une aide sous forme d'encadré.
|
Les alarmes sont classées par ordre chronologique. La dernière alarme d'exécution est ajoutée en fin de liste.
Chaque ligne affichée dans la liste correspond à une alarme et contient les informations ci-après.
Type : icône représentant le type d'alarme. Chaque type d'alarme est associé à une icône différente.
Conf : icône représentant l'état de l'accusé de réception.
Message : texte de l'alarme.
Apparition : date et heure de survenance de l'alarme.
Disparition : date et heure de disparition de l'alarme.
Numéro de zone : zone géographique d'où provient l'alarme (zone commune : 0).
NOTE : tenez compte des éléments ci-dessous.
-
Vous pouvez modifier la largeur de la colonne à l'aide de la souris.
-
Vous pouvez afficher 1 000 alarmes au maximum dans la liste. Lorsque cette limite est atteinte, un message d'information apparaît dans le cadre d'état. Le Visualiseur d'alarmes reconnaît les alarmes ultérieures mais ne les affiche pas. Pour visualiser les alarmes suivantes, purgez la liste affichée par le Visualiseur d'alarmes.
-
Le Visualiseur d'alarmes affiche des alarmes de toutes les zones. La zone contient des valeurs comprises entre 0 et 15.
NOTE : une alarme qui apparaît est affichée en rouge, une alarme qui disparaît est affichée en vert.
Ce cadre sert à afficher les messages d'alarme, d'informations ou de traitement. Exemple de message : « L'application Diagnostics n'est pas configurée dans cette application. »
