Communication entre modules

Présentation

Cette rubrique explique les possibilités de communication entre modules et équipements d'une configuration d'automate. Divers modules et équipements permettent de communiquer par USB, Modbus et/ou Ethernet :

UC avec ports USB, Modbus et/ou Ethernet intégrés,
modules NOE pour la communication Ethernet.

Présentation

Vous pouvez installer deux modules NOE au maximum dans une configuration d'automate.

Par conséquent, le nombre maximal de liaisons Ethernet configurées est de trois :

1 liaison via le port Ethernet intégré de l'UC,
2 liaisons via les modules NOE (vous ne pouvez pas en définir plus, même si l'UC configurée n'a pas de port Ethernet).

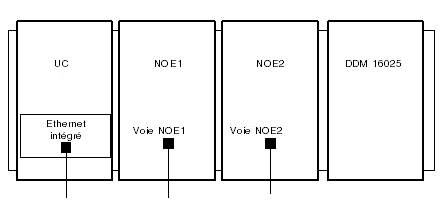

Le schéma suivant représente une configuration possible :

Cet exemple décrit un rack avec quatre modules :

l'UC à l'adresse rack [0.0],
le module NOE1 à l'adresse rack [0.1],
le module NOE2 à l'adresse rack [0.2],
un module d'E/S ou de fonction (dans cet exemple, un module TOR DDM 16025 à l'adresse rack [0.3]).

NOTE : pour définir la combinaison rack/emplacement [x.x] :

premier chiffre = numéro de rack
deuxième chiffre = numéro d'emplacement

Présentation de la communication et définitions

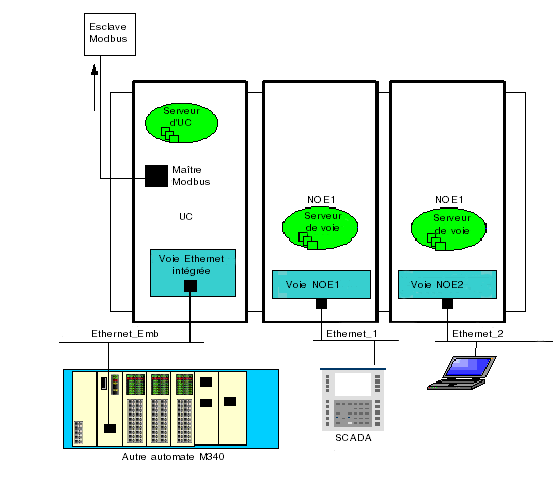

Le schéma ci-après représente l'installation complète.

Cet exemple comprend :

deux modules NOE connectés à deux réseaux Ethernet différents,
une UC connectée à un troisième réseau Ethernet et à un esclave Modbus.

Le tableau ci-après définit les termes utilisés pour décrire les méthodes de communication entre plusieurs modules de communication.

Terme	Définition
Voie	Représente la voie de communication elle-même, permettant de gérer l'envoi du flux de messagerie.
Serveur de voie	Serveur dédié à la gestion de la voie de communication elle-même. Il offre, par exemple, des informations statistiques sur une liaison Ethernet. Control Expert accède à ce serveur pour afficher des informations concernant un module NOE, par exemple.
Serveur d'UC	Ce serveur répond à toutes les requêtes envoyées à l'UC, quel que soit le mode de communication utilisé.

Table de routage

Le tableau ci-après décrit les possibilités de communication entre les différents modules.

Destination →	Serveur de voie NOE1	Voie NOE1	Serveur de voie NOE2	Voie NOE2	Voie Ethernet d'UC	Maître Modbus d'UC
Source ↓
Voie NOE1	Pris en charge	Non pris en charge	Pris en charge	Non pris en charge	Non pris en charge	Pris en charge
Voie NOE2	Pris en charge	Non pris en charge	Pris en charge	Non pris en charge	Non pris en charge	Pris en charge
Ethernet UC	Pris en charge	Non pris en charge	Pris en charge	Non pris en charge	Non pris en charge	Pris en charge
USB UC	Pris en charge	Pris en charge	Pris en charge	Pris en charge	Pris en charge	Pris en charge
Esclave Modbus UC	Pris en charge	Pris en charge	Pris en charge	Pris en charge	Pris en charge	Non pris en charge

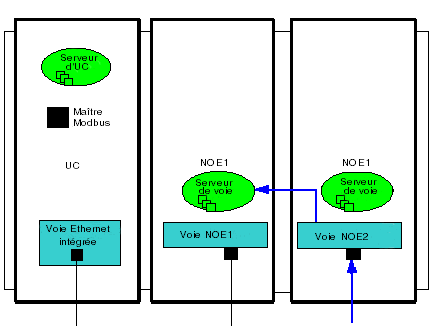

Exemple 1 : voie NOE2 au serveur de voie NOE1

Le schéma ci-après décrit la connexion entre une voie NOE2 (source) et un serveur de voie NOE1 (destination). La même méthodologie peut être mise en œuvre entre une voie NOE1 et un serveur de voie NOE2.

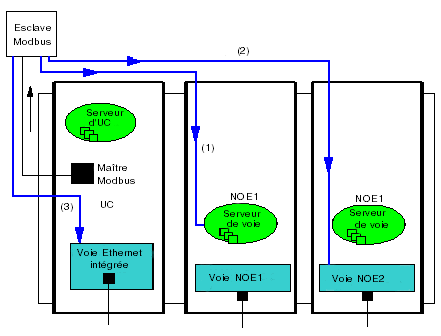

Exemple 2 : esclave Modbus UC vers voie NOE, serveur de voie NOE, voie Ethernet UC

Cet exemple décrit la connexion entre un esclave Modbus UC et :

un serveur de voie NOE1 (1),
une voie NOE2 (2),
une voie Ethernet UC (3).

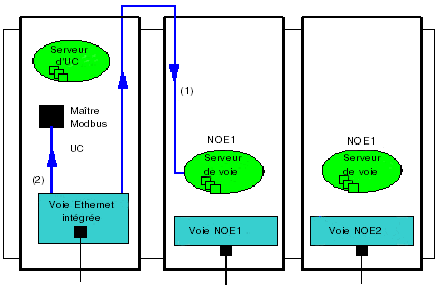

Exemple 3 : UC Ethernet vers serveur de voie NOE, maître Modbus UC

Cet exemple décrit la connexion entre un Ethernet UC et :

un serveur de voie NOE1 (1),
un maître Modbus UC (2).

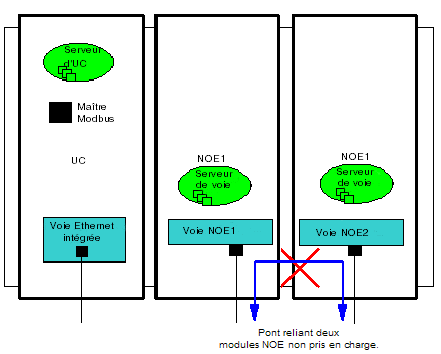

Exemple 4 : non pris en charge - Voie NOE1 à voie NOE2 non prise en charge

Cet exemple représente une configuration non prise en charge, avec communication entre une voie NOE1 et une voie NOE2 :
