Dans la mémoire d'application, le service I/O Scanning définit :
-
une zone de mots %MW : réservée pour la lecture des entrées
-
une zone de mots %MW : réservée pour l'écriture des sorties
-
des périodes d'actualisation : indépendantes du cycle de l'automate
Les zones de lecture et d'écriture associées au module Ethernet sont des tables de mots internes (%MW) où sont regroupées toutes les valeurs des mots d'entrée et de sortie des équipements distants connectés. Les types d'entrée et de sortie distantes des équipements sont représentés par :
-
des mots d'entrée : utilisés pour renvoyer les valeurs des entrées au module,
-
des mots de sortie : utilisés pour affecter la valeur des sorties à l'équipement distant.
NOTE : consultez la documentation de chaque équipement pour connaître le nombre de mots d'entrée et de sortie à gérer et pour obtenir plus d'informations sur ces mots.

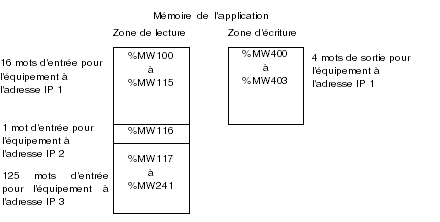

Dans cet exemple, le module Ethernet scrute trois équipements :
-
un module Momentum à l'adresse IP1 (type 170 AA1 140 00 : 16 entrées analogiques ; ce module possède 16 mots d'entrée et 4 mots de sortie),
-
un module Momentum à l'adresse IP2 (type 170 AA1 340 00 : 16 entrées TOR ; ce module possède un mot d'entrée),
-
un automate Premium à l'adresse IP3, avec 125 mots d'entrée.
La zone de lecture commence à %MW100 et la zone d'écriture à %MW400.
NOTE : les champs réservés aux équipements distants ne doivent pas se chevaucher. Il en est de même pour les zones de lecture et d'écriture.
NOTE : tous les équipements ne peuvent pas faire l'objet d'une scrutation en écriture par plusieurs modules. Consultez la documentation de l'équipement distant pour savoir s'il est accessible par le scrutateur d'E/S.
