Affectation d'une adresse IP au module BMX NOE 0100
|
|
|
Traduction de la notice originale
|
|
Affectation d'une adresse IP au module BMX NOE 0100
|
|
|
Traduction de la notice originale
|
|
Etape
|
Action
|
Commentaire
|
|---|---|---|
|
1
|

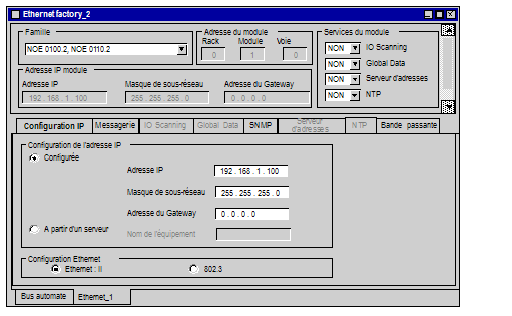

Dans le Navigateur du projet, ouvrez le nouveau réseau logique (BMXNOE0100 dans cet exemple) sous Communication → Réseaux. L'écran de configuration réseau du BMXNOE0100 apparaît :
 Remarque : L'exemple utilise le module BMX NOE 0100. Utilisez la même procédure pour configurer les paramètres IP des UC M340 avec ports Ethernet (BMX P34 2020 et BMX P34 2030/20302).
|
|
|
2
|
Dans la liste Famille, sélectionnez la famille appropriée.
|
|
|
3
|
Dans l'onglet Configuration IP, sélectionnez Configurée.
|
Vous pouvez maintenant configurer manuellement les paramètres IP :
|
|
4
|
Entrez les valeurs appropriées dans les champs Adresse IP, Masque sous-réseau, et Adresse du Gateway. Pour des raisons de sécurité, consultez votre administrateur réseau, qui peut affecter des paramètres réseau.
|
Exemples de paramètres :
|
|
5
|
Cliquez sur l'icône de validation de la barre d'outils pour confirmer la configuration IP.
|
|
