Configuration des variables Global Data
|
|
|
Traduction de la notice originale
|
|
Configuration des variables Global Data
|
|
|
Traduction de la notice originale
|
|
Etape
|
Action
|
Illustration et commentaires
|
|---|---|---|
|
1
|
Dans le Navigateur de projet, accédez à la Vue structurelle et cliquez deux fois sur Variables et instances FB (voir la figure à droite).
Résultat : le tableau Editeur de données (à l’étape 3) apparaît. Par défaut, la colonne Global data n'apparaît pas encore.
|
 |
|
2
|
Pour rendre la colonne Global data visible, cliquez avec le bouton droit sur la première ligne de l'écran Editeur de données et faites défiler vers le bas jusqu'à l'entrée Personnaliser colonnes. La fenêtre Personnaliser colonnes apparaît (voir la figure de droite).
Cochez la case Global Data et cliquez sur OK.
|
 |
|
3
|

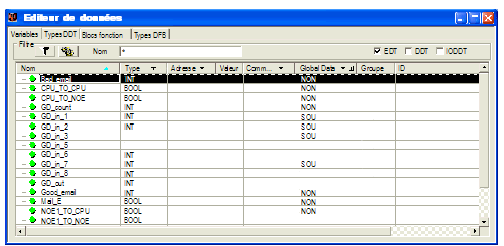

L'écran Editeur de données apparaît :
 |
|
|
4
|
La colonne Global data propose trois choix de configuration de variable : NO, PUB et SUB.
|
Définition des types de variable :
|
|
5
|
Attribuez un nom au groupe Global Data dans le champ Groupe.
|
|
|
6
|
Renseignez le champ ID Données : identifiant d’une station distante dans un groupe de distribution.
|
|
