La fonctionnalité TDA (Transparent Device Access) permet aux clients qui exécutent (et qui sont connectés à un port terminal , ou d'un module de communication) d'accéder à des applications ou de les télécharger sur des équipements installés dans des réseaux de contrôle distribués. L'inverse toutefois n'est pas possible. Autrement dit, un PC Control Expert connecté au port Modbus de l'UC peut accéder aux équipements d'autres réseaux, mais ces équipements distants ne peuvent pas accéder, via la station Modicon M340, à d'autres équipements installés sur des réseaux différents.
Les cas de communication suivants sont possibles :
-
Port Ethernet des UC BMX P34 20x0x vers les modules Ethernet BMX NOE 01x0
-
Modules Ethernet BMX NOE 01x0 vers le port Ethernet des UC BMX P34 20x0x
-
Port USB des UC BMX P34 20x0x vers le port Ethernet des UC BMX P34 20x0x
-
Port USB des UC BMX P34 20x0x vers les modules Ethernet BMX NOE 01x0
-
Port Modbus de l'UC BMX P34 2020 vers le port Ethernet des UC BMX P34 20x0x
-
Port Modbus de l'UC BMX P34 2020 vers les modules Ethernet BMX NOE 01x0
La figure ci-après présente trois cas différents de téléchargement d'informations d'un PC avec Control Expert vers un équipement terminal.
-
Cas A : TDA via le port USB d'une UC BMX P34 2030
-
Cas B : TDA via le port Modbus d'une UC BMX P34 2020
-
Cas C : TDA via le port Ethernet d'un module BMX NOE 01x0

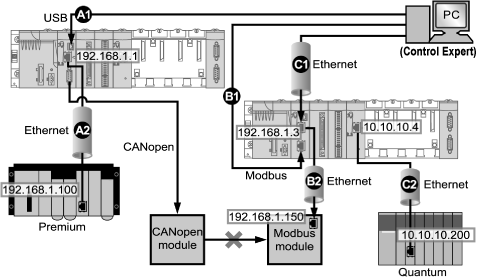

La figure ci-après montre ces ports (identifiés par leur adresse IP, le cas échéant).
Légende :
A1 : les données sont envoyées via le port USB source d'une UC BMX P34 2030 à l'emplacement 0 dans une station Modicon M340.
A2 : le programme est téléchargé vers un module Ethernet (192.168.1.100) dans un rack Premium.
Pour le cas A, la syntaxe de l'adresse Control Expert est SYS\\rack.emplacement.voie Port Ethernet UC{adresse IP cible}. Ainsi, l'adresse dans la figure est SYS\\0.0.3{192.168.1.100}.
B1 : les données sont envoyées via le port Modbus source d'une UC BMX P34 2020 (adresse Modbus : 2) à l'emplacement 0 dans une station Modicon M340.
B2 : le programme est téléchargé par Ethernet sur un équipement terminal Modbus (192.168.1.150).
Pour le cas B, la syntaxe de l'adresse Control Expert est adresse Modbus UC\\rack.emplacement.voie port Ethernet UC{adresse IP cible}. Ainsi, l'adresse dans la figure est 2\\0.0.3{192.168.1.150}.)
C1 : les données sont envoyées via le port Ethernet source d'une UC BMX P34 0100 à l'emplacement 0 dans une station Modicon M340.
C2 : le module BMX NOE 01•0 envoie des données via Ethernet au module Ethernet (10.10.10.200) dans un assemblage de racks Quantum appartenant à un autre réseau.
(Pour le cas C, la syntaxe de l'adresse Control Expert est adresse IP source\\rack.emplacement.voie Port source{adresse IP cible}. Ainsi, l'adresse dans la figure est 192.168.1.3\\0.3.0{10.10.10.200}.)
