Détermination de l'adresse IP

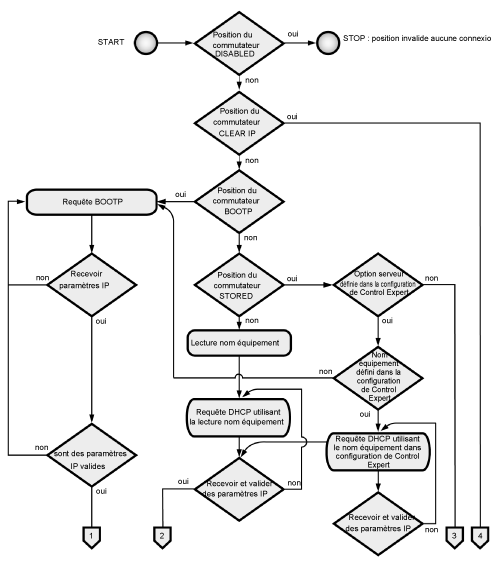

La figure présente les méthodes d'adressage IP du module Modicon M340 :

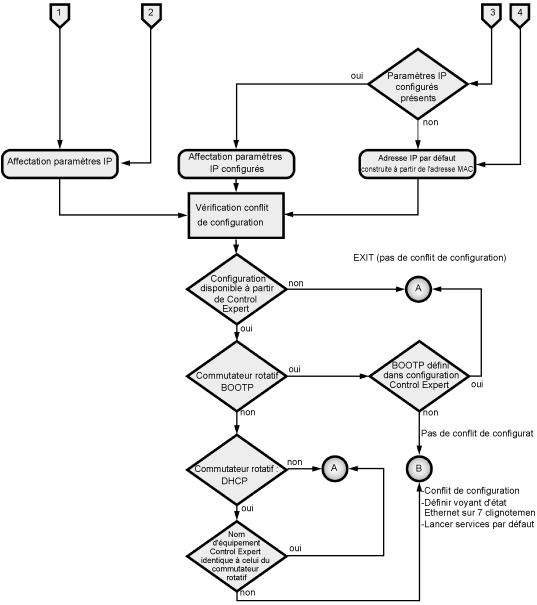

Affectation d'adresse IP (suite) :
Priorités des formats de trame
Le module prend en charge les communications aux formats de trame Ethernet II et 802.3. (Ethernet II est le format par défaut.) Lors d'une communication avec un serveur BOOTP ou DHCP, le module émet 4 requêtes en fonction du type de trame configuré. Pour éviter que le serveur ne soit submergé de requêtes simultanées, le temps de transmission de chaque requête est basé sur les algorithmes de repli définis par les RFC BOOTP et DHCP respectifs.
NOTE : en outre, les modules qui communiquent avec des serveurs DHCP émettent des requêtes dans l'ordre suivant :
