Ouverture d'une connexion TCP/IP
Traduction de la notice originale
A propos de nous
Présentation
AVERTISSEMENT
FONCTIONNEMENT D'EQUIPEMENT NON INTENTIONNEL
Ne dépassez pas le nombre maximum autorisé de connexions. Les connexions au repos qui sont fermées automatiquement lorsque la limite est atteinte peuvent affecter les performances du système. Reportez-vous à la description des connexions fermées.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
Une connexion TCP/IP peut être ouverte suite à une requête émanant :
Depuis un équipement distant
Le module se prépare à se connecter depuis un équipement distant. Lorsque la connexion est établie, l'adresse IP de la machine distante est alors vérifiée à la seule et unique condition que la surveillance du contrôle d'accès soit activée. Ce test permet de contrôler que cette adresse figure bien dans la liste des machines distantes autorisées à se connecter :
Depuis l'automate local
Lorsqu'une fonction de communication envoie un message et qu'il n'existe aucune connexion avec l'équipement distant, l'ouverture de connexion est effectuée automatiquement en interne par le module vers le port 502 de l'équipement distant.
Exemple d'ouverture de connexion

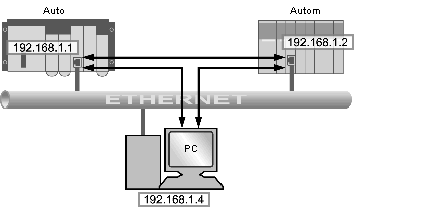

La figure suivante montre un exemple de connexions. (Toutes les communications sont effectuées sur TCP/IP Ethernet.)
Dans cet exemple, trois connexions TCP sont ouvertes pour permettre la communication entre le PC et les stations d'automates ou entre deux stations d'automates.
Chacun des deux automates peut ouvrir la connexion qui les relie.
