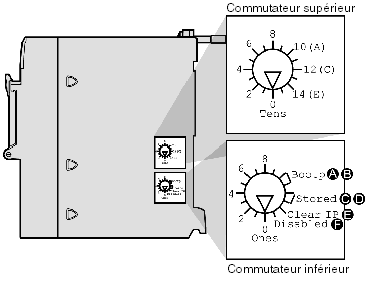

Le BMX NOE 01•0 ou le BMX P34 20x0 se comporte comme un nœud sur un et, éventuellement, sur d'autres réseaux. Le module doit disposer d'une adresse IP unique. Les deux commutateurs rotatifs à l'arrière du module fournissent une méthode simple pour sélectionner une adresse :
NOTE : Placez la flèche dans la position souhaitée en vous assurant de sentir un déclic. Si le commutateur n'est pas bien positionné, sa valeur peut être incorrecte ou non déterminée.
Synthèse des réglages d'adresse IP valides
Chaque position du commutateur rotatif que vous utilisez pour définir une adresse IP valide est marquée sur le module. Les informations suivantes synthétisent les réglages d'adresse valides :
-
nom d'équipement : pour un nom d'équipement défini par commutateur, sélectionnez une valeur numérique entre 00 et 159. Vous pouvez utiliser les deux commutateurs :
Le nom d'équipement est calculé à partir de la somme des deux valeurs des commutateurs. Par exemple, le nom d'équipement DHCP d'une UC BMX P34 2020 dont les commutateurs sont réglés comme sur la figure ci-dessus est BMX_2020_123.
La sélection sur le commutateur inférieur d’une valeur non numérique (BOOTP, STORED, CLEAR IP, DISABLED) rend le réglage du commutateur supérieur inopérant.
-
BOOTP : pour obtenir une adresse IP d'un serveur BOOTP, sélectionnez l'une des deux positions BOOTP sur le commutateur inférieur.
-
STORED : l'équipement utilise les paramètres configurés (stockés) de l'application.
-
CLEAR IP : l'équipement utilise les paramètres IP par défaut.
-
DISABLED : l'équipement ne répond pas aux communications.
Etiquettes des commutateurs
Pour vous aider à régler les commutateurs rotatifs, une étiquette est apposée sur la droite du module. Le tableau ci-après décrit les réglages des commutateurs.
|
|
Commutateur supérieur
|
|
0 à 9 : valeur de Tens pour le nom d'équipement (0, 10, 20. . . 90)
|
|
10(A) à 15(F) : valeur de Tens pour le nom d'équipement (100, 110, 120. . . 150)
|
|
Commutateur inférieur
|
|
0 à 9 : valeur de Ones pour le nom d'équipement (0, 1, 2. . . 9)
|
|
BOOTP : réglez le commutateur sur A ou B pour obtenir une adresse IP d'un serveur BOOTP.
|
|
Stored : réglez le commutateur sur C ou D pour utiliser les paramètres configurés (enregistrés) de l'application.
|
|
Clear IP : réglez le commutateur sur E pour utiliser les paramètres IP par défaut.
|
|
Disabled : réglez le commutateur sur F pour désactiver les communications.
|
