Cette page vous permet d'effectuer des diagnostics sur les modules dans la configuration de rack locale incluant le module Ethernet.
En cliquant sur un module de la configuration, vous obtenez un ensemble d'informations de diagnostic sur ce module :
-
voyants d'état,
-
type et version du module et sa position dans le rack,
-
informations spécifiques aux fonctions du module.
Accès à la page d'affichage du rack du serveur
La procédure suivante permet d'accéder à la page d'affichage du rack depuis la page d'index :
|
Etape
|
Action
|
|
1
|
Cliquez sur le lien Diagnostic.
|
|
2
|
Cliquez sur le lien Visualiseur de rack.
|

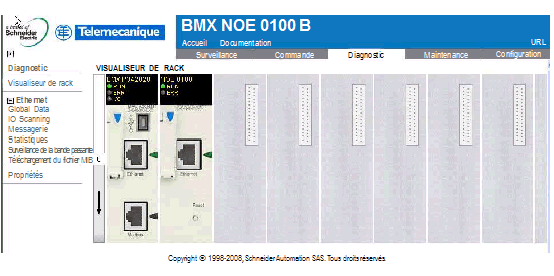

La page d'affichage du rack NOE 0100 apparaît. En voici un exemple :
