Visualiseur de rack

Introduction

Utilisez le Visualiseur de rack pour accéder aux pages Web qui décrivent l'identité, la position , la configuration et le fonctionnement des modules dans le rack M340.

Pour afficher les informations décrivant un module donné – notamment le module de communication Ethernet BMX NOC 0401 –, cliquez sur l'image correspondante dans le Visualiseur de rack.

Affichage du rack

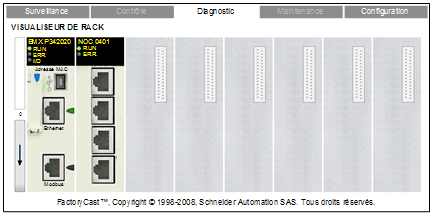

A la première ouverture, le Visualiseur de rack se présente comme suit :

Pour ouvrir cette page, procédez comme suit :

Étape	Action
1	Dans la page Accueil, cliquez sur l'option Diagnostic du menu principal. La page Diagnostic s'affiche.
2	Dans la partie gauche de la page Diagnostic, sélectionnez Visualiseur de rack.
3	Le cas échéant, saisissez le mot de passe permettant d'accéder au serveur HTTP. NOTE : le mot de passe par défaut est USER.

Visualiseur de rack affichant le BMX NOC 0401

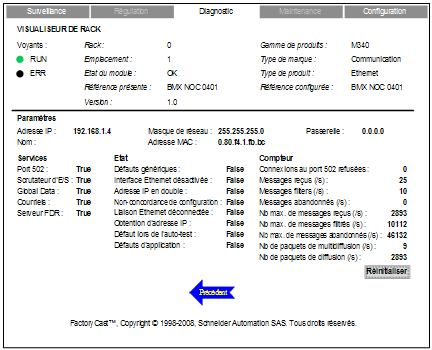

Lorsque vous cliquez sur le BMX NOC 0401 sur le rack affiché, la page Web suivante s'ouvre :

Cliquez sur la flèche bleue Précédent pour revenir à l'affichage du rack.
