Cet exemple de réseau inclut le matériel et les logiciels suivants :
-
un rack d'automate avec :
-
alimentation électrique BMX CPS 2000 100/240 VCA,
-
automate BMX P34 20302,
-
module de communication Ethernet BMX NOC 0401.2,
-
îlot distant STB Advantys avec :
-
module d'interface réseau Modbus TCP STB NIP 2212,
-
module de distribution d'alimentation STB PDT 3100,
-
module d'entrée numérique STB DDI 3230 2 pt,
-
module de sortie numérique STB DDO 3200 2 pt,
-
module d'entrée numérique STB DDI 3420 4 pt,
-
module de sortie numérique STB DDO 3410 4 pt,
-
module d'entrée numérique STB DDI 3610 6 pt,
-
module de sortie numérique STB DDO 3600 6 pt,
-
module d'entrée analogique STB AVI 1270 2 pt,
-
module de sortie analogique STB AVO 1250 2 pt,
-
un ordinateur exécutant Unity Pro (version 5.0 ou ultérieure) et le logiciel de configuration Advantys (version 5.0 ou ultérieure) ;
NOTE : Unity Pro est l’ancien nom de Control Expert pour les versions 13.1 et antérieures.
-
un commutateur Ethernet géré, connecté à l'automate et à l'îlot au moyen d'un câble Ethernet à paire torsadée et de connecteurs RJ45.

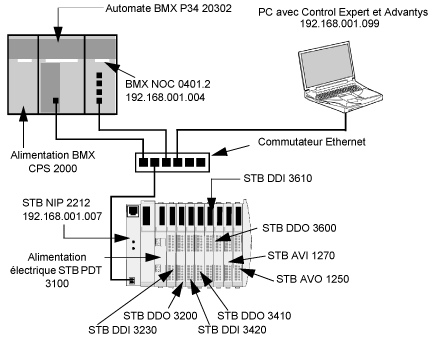

Les équipements du réseau Ethernet utilisés dans cette configuration incluent les éléments suivants :
Pour reproduire cet exemple :
NOTE : Le logiciel Control Expert qui s'exécute sur l'ordinateur permet de configurer l'automate BMX P34 20302. Dans cet exemple, l'ordinateur est directement connecté au port Ethernet de l'UC par l'intermédiaire du commutateur Ethernet. Vous pouvez également contourner le commutateur et raccorder directement l'ordinateur aux ports Modbus ou USB de l'UC.
