Diagnostic RSTP du module de communication

Introduction

Utilisez la page Diagnostic RSTP pour afficher des données statiques ou générées dynamiquement sur le service RSTP d'un module de communication BMX NOC 0401 (M340).

Cochez la case Actualiser toutes les 500 ms pour afficher des données statiques ou dynamiques, de la façon suivante :

Si la case est...	Cette page...
Cochée	Affiche des données mises à jour de façon dynamique toutes les 500 ms, et Incrémente le nombre situé en haut du tableau chaque fois que les données sont actualisées.
Décochée	Affiche des données statiques, et N'incrémente pas le nombre situé en haut du tableau, qui affiche une valeur constante.

NOTE : Avant d'afficher la fenêtre Diagnostic, connectez le DTM associé au module de communication cible au module physique. A cet effet, sélectionnez le nœud du module dans le Navigateur de DTM, puis sélectionnez Edition → Connexion.

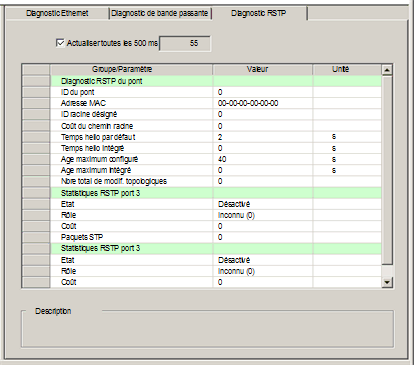

La page d'accueil Diagnostic RSTP se présente comme suit :

Pour ouvrir cette page, procédez comme suit :

Étape	Action
1	Dans le Navigateur de DTM, sélectionnez le module de communication et cliquez sur le bouton droit de la souris. Un menu contextuel s'affiche.
2	Dans le menu, sélectionnez menu Equipement → Diagnostic.
3	Dans le volet gauche de la fenêtre Diagnostic, sélectionnez le nœud du module de communication.
4	Cliquez sur l'onglet Diagnostic RSTP pour ouvrir cette page.

Paramètres de diagnostic RSTP

La page Diagnostic RSTP affiche les paramètres suivants pour chaque port du module de communication :

Paramètre	Description
Diagnostic RSTP du pont :
ID du pont	Champ d'identification du pont de 8 octets composé de 2 sous-champs : Priorité de pont : valeur bi-octale, comprise entre 0 et 65535 (valeur par défaut : 32768), affectée au commutateur Ethernet intégré du module Adresse MAC (voir ci-dessous)
Adresse MAC	Adresse MAC (Media Access Control) d'un équipement, indiquée à l'avant du module.
ID racine désigné	Identification du pont du commutateur racine.
Coût du chemin racine	Coût total des ports de ce commutateur jusqu'au commutateur racine.
Temps hello par défaut	Intervalle selon lequel les messages BPDU sont transmis au cours d'une convergence de réseau. Pour RSTP, il s'agit d'une valeur fixe de deux secondes.
Temps hello intégré	Valeur de temps hello actuelle intégrée à partir du commutateur racine.
Age maximum configuré	Valeur utilisée par les autres commutateurs comme âge maximum lorsque ce commutateur fait office de racine. Plage valide : 6 à 40
Age maximum intégré	Age maximum intégré à partir du commutateur racine. Il s'agit de la valeur réelle que ce commutateur utilise actuellement.
Nbre total de modif. topologiques	Nombre total de modifications topologiques détectées par ce commutateur depuis la dernière réinitialisation ou initialisation de l'entité de gestion.
Statistiques RSTP port 3 et 4 :
Etat	Etat actuel du port, défini par le protocole RSTP. Cet état détermine l'action effectuée par le port à la réception d'une trame. Les valeurs possibles sont : désactivé, abandon en cours, apprentissage en cours, transfert en cours.
Rôle :	Rôle actuel du port selon le protocole RSTP. Les valeurs possibles sont : port racine, port désigné, port alternatif, port de sauvegarde, port désactivé.
Coût	Coût logique de ce port, en tant que chemin à parcourir jusqu'au commutateur racine. Si ce port est configuré en mode automatique, le coût est déterminé à partir de la vitesse de connexion du port.
Paquets STP	Si ce champ contient une valeur, cela signifie que le protocole STP est activé sur un équipement du réseau. NOTE : d’autres équipements sur lesquels le protocole STP est activé peuvent perturber sérieusement les temps de convergence du réseau. Schneider Electric recommande de désactiver le protocole STP (mais pas le protocole RSTP) sur les équipements réseau qui le prennent en charge. Le module de communication ne prend pas en charge le protocole STP. Le commutateur intégré du module ignore les paquets STP.
