Introduction
La page Diagnostic Ethernet permet d'afficher des données générées dynamiquement ou des données statiques relatives au(x) port(s) Ethernet du module de communication. Cette page contient cinq colonnes de données, comme indiqué ci-après :
Cochez la case Actualiser toutes les 500 ms pour afficher des données statiques ou dynamiques, de la façon suivante :
Si la case est...
Cette page...
Cochée
  • Affiche des données mises à jour de façon dynamique toutes les 500 ms, et
  • Incrémente le nombre situé en haut du tableau chaque fois que les données sont actualisées.
Décochée
  • Affiche des données statiques, et
  • N'incrémente pas le nombre situé en haut du tableau, qui affiche une valeur constante.
NOTE : Avant d'afficher la fenêtre Diagnostic, connectez le DTM associé au module de communication cible au module physique proprement dit. A cet effet, sélectionnez le nœud du module dans le Navigateur de DTM, puis sélectionnez Edition → Connexion.

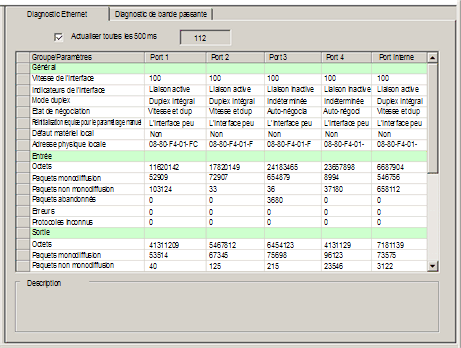

La page Diagnostic Ethernet se présente de la manière suivante :
Pour ouvrir cette page, procédez comme suit :
Étape
Action
1
Dans le Navigateur de DTM, sélectionnez le module de communication et cliquez sur le bouton droit de la souris. Un menu contextuel s'affiche.
2
Dans le menu, sélectionnez menu Equipement → Diagnostic.
3
Dans le volet gauche de la fenêtre Diagnostic, sélectionnez le nœud du module de communication.
4
Cliquez sur l'onglet Diagnostic Ethernet pour ouvrir cette page.
Paramètres de diagnostic Ethernet
La page Diagnostic Ethernet affiche les paramètres suivants pour chaque port du module de communication :
Paramètre
Description
Paramètres généraux :
Vitesse de l'interface
Valeurs valides : 0, 10, 100 Mbits/s
Indicateurs de l'interface
Bit 0 – Etat de la liaison : 0 = Inactive ; 1 = Active
Bit 1 – Mode duplex (voir ci-dessous)
Bits 2 à 4 – Etat de la négociation (voir ci-dessous)
Bit 5 – Réinitialisation requise pour le paramétrage manuel (voir ci-dessous)
Bit 6 – Détection de défaut matériel local (voir ci-dessous)
Mode duplex
0 = semi-duplex ; 1 = duplex intégral
Etat de négociation
3 = vitesse et mode duplex négociés
4 = vitesse et liaison forcées
Réinitialisation requise pour le paramétrage manuel.
0 = automatique ; 1 = réinitialisation de l'équipement nécessaire
Défaut matériel local
0 = pas d'événement ; 1 = événement détecté
Adresse physique
Adresse MAC du module
Paramètres d'entrée :
Octets
Octets reçus sur l'interface
Paquets monodiffusion
Paquets monodiffusion reçus sur l'interface
Paquets non monodiffusion
Paquets non monodiffusion reçus sur l'interface
Paquets ignorés
Paquets entrants reçus sur l'interface mais ignorés
Erreurs
Paquets entrants contenant des erreurs détectées (n'inclut pas les Entrants ignorés)
Protocoles inconnus
Paquets entrants avec protocole inconnu
Paramètres de sortie :
Octets
Octets reçus sur l'interface
Paquets monodiffusion
Paquets monodiffusion reçus sur l'interface
Paquets non monodiffusion
Paquets non monodiffusion reçus sur l'interface
Paquets ignorés
Paquets entrants reçus sur l'interface mais ignorés
Erreurs
Paquets sortants contenant des erreurs détectées (n'inclut pas les Entrants ignorés)
Protocoles inconnus
Paquets sortants avec protocole inconnu
Paramètres du compteur d'erreur :
Erreurs d'alignement
Trames dont la longueur en octets n'est pas un nombre entier
Erreurs FCS
Trames reçues avec erreur détectée de somme de contrôle FCS
Collisions simples
Trames transmises ayant subi une collision unique
Collisions multiples
Trames transmises ayant subi plusieurs collisions
Test d'erreurs SQE
Nombre de fois où une erreur de test SQE est détectée
Transmissions différées
Trames dont la première tentative de transmission est reportée car le support est occupé
Collisions tardives
Nombre de fois où une collision a été détectée au-delà de 512 temps bits dans la transmission d'un paquet
Collisions excessives
Trames dont la transmission ne réussit pas en raison de collisions excessives
Erreur de transmission MAC
Trames dont la transmission ne réussit pas en raison d'une erreur de transmission de la sous-couche MAC interne
Erreur Carrier Sense
Nombre de fois où la condition d'écoute de porteuse a été perdue ou n'a pas été affirmée lors d'une tentative de transmission de trame
Trames trop longues
Trames reçues dont la taille dépasse la limite autorisée
Erreur de réception MAC
Trames dont la réception sur une interface ne réussit pas en raison de la détection d'une erreur interne de réception de la sous-couche MAC
