Création ou mise à jour de types de données dérivés
Une fois que vous avez terminé vos modifications dans l'éditeur d'équipement, vous devez permettre à Control Expert de créer les objets de programme nécessaires, sous la forme de types de données dérivés et de variables, prenant en charge la conception du réseau. Pour ce faire, procédez comme suit :
Etape
Action
1
Dans le Navigateur de projet, naviguez jusqu'au module de communication et sélectionnez-le.
2
Procédez au choix comme suit :
  • cliquez avec le bouton droit, puis sélectionnez Ouvrir dans le menu contextuel, ou
  • dans le menu Edition, sélectionnez Ouvrir.
La page Configuration du module de communication Ethernet s'affiche, comme ci-dessous :
3
Cliquez sur le bouton Actualiser l'application.
NOTE :
  • chaque fois que vous utilisez l'Editeur d'équipement pour modifier votre projet Control Expert, revenez sur cet écran et cliquez sur le bouton Mise à jour de l'application pour enregistrer vos modifications.
  • Control Expert met à jour l’ensemble des DDT et des variables (ajout, modification ou suppression) chaque fois que vous :
    • cliquez sur le bouton Mise à jour de l'application (ci-dessus), ou
    • sélectionnez Générer → Générer le projet ou Générer → Regénérer tout le projet
4

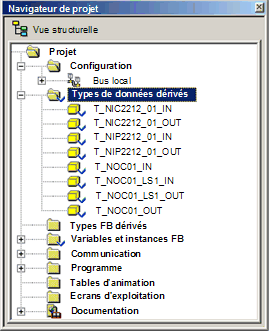

Cliquez sur OK. Le Navigateur de projet affiche les types de données dérivés nouveaux ou modifiés ci-dessous :
