Montage du module BMX NOC 0401

Outils nécessaires

Un tournevis cruciforme de taille moyenne (2).

Montage du module

Le module peut être monté dans l'un des racks du système Modicon M340. Il peut être installé dans l'un des emplacements disponibles, à l'exception des racks à offset de bus X. Pour monter le module de communication, procédez comme suit :

Etape	Action	Illustration
1	Placez les ergots (situés au-dessous et à l'arrière du module) dans les emplacements correspondants.

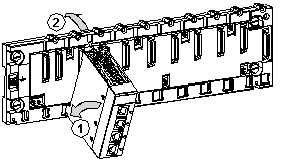

2	Faites pivoter le module vers le haut du rack de façon à le plaquer sur le fond du rack. NOTE : Avant de positionner les ergots, retirez leur cache de protection.

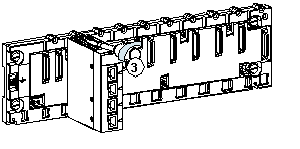

3	Serrez la vis pour maintenir le module en position sur le rack. NOTE : Le couple de serrage est de 0,4 à 1,5 N•m (0,30 à 1,10 lbf-ft).

Câblage

AVERTISSEMENT

RISQUE D'ELECTROCUTION OU DE BRULURE

Connectez le fil de terre à la borne de terre de protection (PE) avant d'établir toute autre connexion. Lorsque vous supprimez une connexion, débranchez le fil de terre en dernier. L'écran du câble Ethernet doit être relié à la terre de protection sur le commutateur Ethernet.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Le module de communication Ethernet communique sur un réseau Ethernet par l'intermédiaire de l'un des quatre connecteurs RJ45 situés à l'avant du module.

Utilisez les deux ports supérieurs (ports 1 et 2) pour connecter les équipements terminaux.
Utilisez les deux ports inférieurs (ports 3 et 4) – qui prennent en charge le protocole de redondance RSTP – pour établir une connexion aux réseaux locaux, en anneau par exemple.
