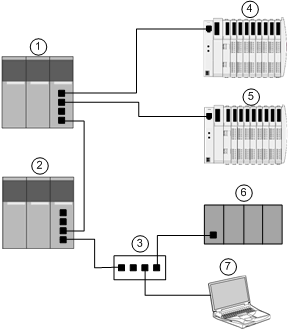

Ce manuel décrit la création d'une configuration Ethernet complète pour la topologie suivante :
1
Automate primaire intégrant le module de communication Ethernet BMX NOC 0401
2
Automate secondaire écoutant la scrutation de l'esclave local de l'automate primaire par le scrutateur tiers
3
Commutateur Ethernet géré
4
Ilot Advantys STB, avec un module d'interface réseau EtherNet/IP STB NIC 2212 et huit modules d'E/S
5
Ilot Advantys STB, avec un module d'interface réseau Modbus TCP STB NIP 2212 et huit modules d'E/S
6
Automate tiers scrutant un esclave local dans l'automate primaire (1)
7
PC équipé du logiciel de configuration Control Expert (mis à niveau à l'aide de l'Outil de configuration Ethernet livré avec le module de communication Ethernet BMX NOC 0401) et du logiciel de configuration Advantys utilisé pour configurer les paramètres de communication du module de communication Ethernet dans l'automate primaire (1) et les modules d'interface réseau distants sur les îlots d'E/S STB (4 et 5)
Rôles multiples de l'automate et du module de communication Ethernet
L'automate, et en particulier le module de communication Ethernet BMX NOC 0401, peuvent être configurés de manière à exécuter simultanément plusieurs rôles vis-à-vis des autres équipements réseau. Dans cet exemple de réseau, vous allez découvrir comment configurer le module de communication afin qu'il soit utilisé comme :
-
un scrutateur des équipements qui utilisent les protocoles EtherNet/IP (4) et Modbus TCP (5) ;
-
un adaptateur – également appelé esclave local – produisant des données de sortie que l'automate tiers distant (6) et l'automate secondaire (2) peuvent lire comme des données d'entrée ;
-
un serveur DHCP fournissant les paramètres d'adresse IP aux autres équipements sur le réseau Ethernet ;
-
un serveur FDR qui transmet les paramètres fonctionnels aux équipements du réseau Ethernet qui reçoivent également leur adresse IP à partir du serveur DHCP.
