Navigateur de DTM

Présentation

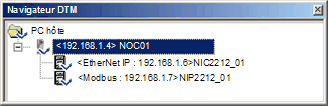

Le Navigateur de DTM affiche une liste hiérarchique des DTM, sous la forme de nœuds dans une arborescence de connectivité, ajoutés au projet Control Expert. Chaque nœud de DTM représente un module ou un équipement réel sur le réseau Ethernet.

Types de nœud

Il existe trois types de nœud DTM :

DTM de communication :
- tout DTM de communication peut être raccordé directement sous le nœud racine (PC hôte) au premier niveau ;
- un DTM de communication peut prendre en charge des DTM de passerelle ou d'équipement comme DTM enfants si leurs protocoles sont compatibles.
DTM de passerelle :
- un DTM de passerelle peut prendre en charge d'autres DTM de passerelle ou d'équipement comme DTM enfants si leurs protocoles sont compatibles.
DTM d'équipement :
- un DTM d'équipement ne prend en charge aucun DTM enfant.

Noms de nœud

Chaque DTM possède un nom par défaut lorsqu'il est inséré dans le navigateur. Le nom par défaut se compose des éléments suivants :

<voie : adresse> nom de l'équipement

Où :

Elément	Description
Voie	Il s'agit du nom du support de communication de la voie à laquelle l'équipement est connecté. Ce nom est lu dans le DTM et défini par le fabricant de l'équipement. Exemple : EtherNet/IP, Modbus
Adresse	Adresse de bus de l'équipement, qui peut être : le point de connexion au réseau de sa passerelle parent, le numéro d'emplacement dans le bus interne parent de l'équipement modulaire. Exemple : adresse IP de l'équipement
Nom d'équipement	Le nom par défaut est déterminé par le fournisseur dans le DTM de l'équipement, mais peut être modifié par l'utilisateur.

Etat du nœud

Le Navigateur de DTM affiche l'état de chaque nœud de DTM dans l'arborescence de connectivité, comme suit :

Etat	Description
Généré/Non généré	Une coche bleue affichée sur l'icône d'un équipement indique qu'un nœud, ou l'un de ses sous-nœuds, n'est pas généré. Une propriété du nœud a été modifiée et les informations enregistrées sur l'équipement physique ne sont plus cohérentes avec le projet local.
Connecté/Déconnecté	Un DTM connecté est signalé par du texte en gras. Un DTM déconnecté s'affiche en texte simple. NOTE : La connexion d'un DTM à son équipement physique connecte automatiquement les nœuds parents de niveau supérieur jusqu'au nœud racine. La déconnexion d'un DTM de son équipement physique déconnecte automatiquement ses nœuds enfants de niveau inférieur. NOTE : La connexion d'un DTM à son équipement ne connecte pas Control Expert à l'automate, et la déconnexion d’un DTM de son équipement ne déconnecte pas Control Expert de l’automate. Les DTM peuvent être connectés/déconnectés, alors que Control Expert est hors ligne ou en ligne.
Installé/Non installé	Une croix rouge affichée sur l'icône d'un équipement indique que le DTM de cet équipement n'est pas installé sur le PC.

Gestion des nœuds non valides

Comme indiqué ci-dessus, une croix

rouge affichée sur un nœud indique que le DTM de ce nœud n'est pas installé sur le PC. Pour corriger cette situation, cliquez sur le nœud pour afficher un menu contextuel avec les deux commandes suivantes :

Commande	Description
Supprimer	Cette commande supprime le nœud sélectionné (et ses sous-nœuds) dans le Navigateur de DTM.

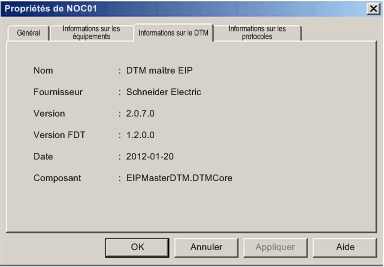

Propriétés	Cette commande affiche la boîte de dialogue ci-dessous, qui permet d'identifier le nom du DTM manquant :
