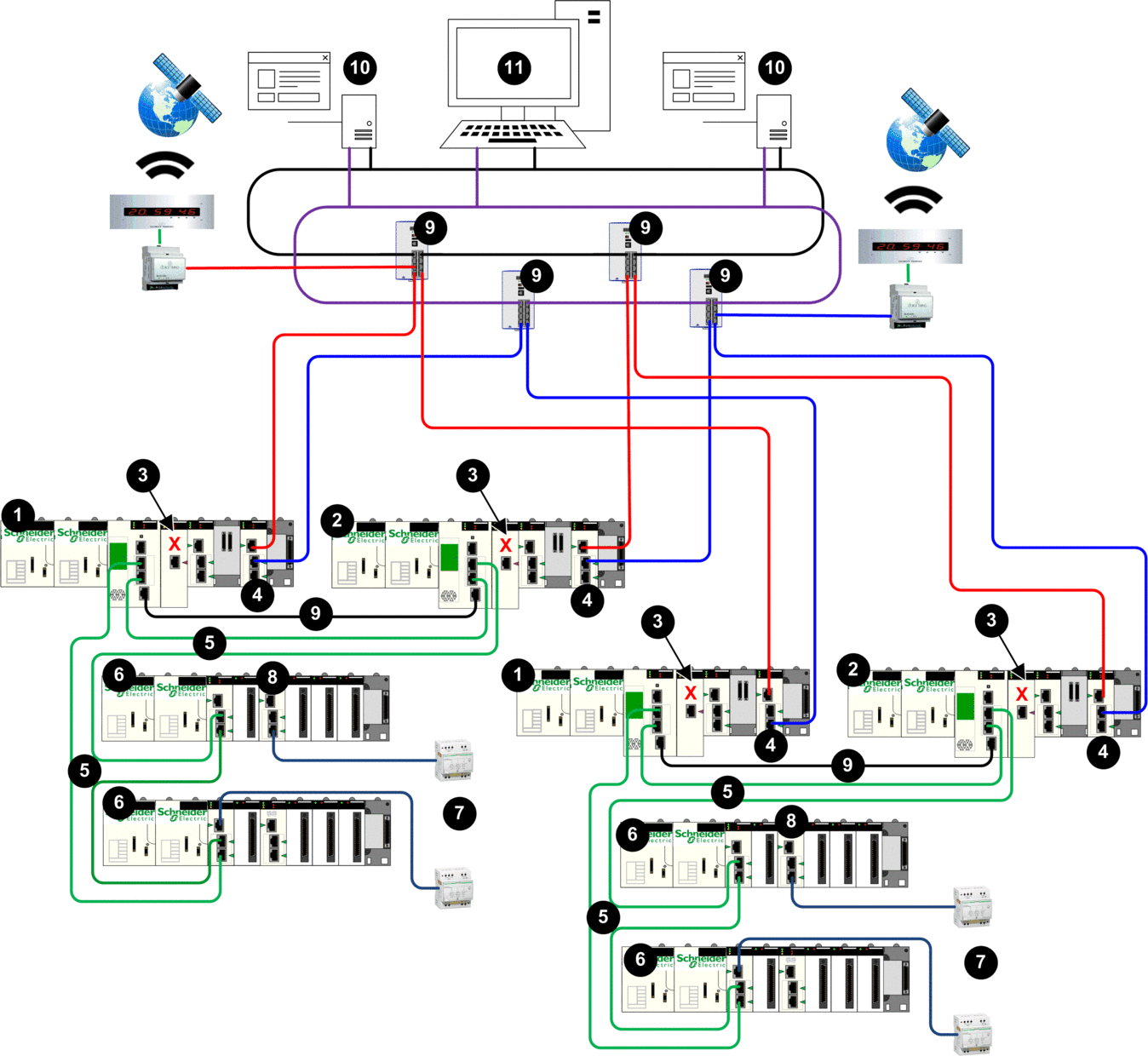

Architecture

1 PAC primaire

2 PAC redondant

3 BMENUA0100 avec port de contrôle désactivé

4 Module de communication Ethernet BMENOC0321

5 Anneau principal d'E/S distantes Ethernet

6 Stations d'E/S distantes Ethernet X80

7 Equipements distribués

8 Commutateur BMENOS0300

9 Commutateur double anneau (DRS)

10 Client OPC UA (système SCADA)

11 Poste de travail d'ingénierie avec deux connexions Ethernet

Description

Cette architecture inclut un réseau hiérarchique, qui repose sur des modules de communication BMENOC0321 (4) pour acheminer le trafic réseau entre les sous-réseaux. La communication en amont entre les PAC redondants et les clients OPC UA (systèmes SCADA) est établie via les deux ports de réseau d'équipements des modules BMENOC0321, en utilisant le protocole RSTP pour éviter les boucles Ethernet logiques.

NOTE : Cette architecture requiert la configuration de routes statiques sur l'équipement du réseau de contrôle pour rediriger les différents sous-réseaux de plusieurs PAC d'UC.

Le port de contrôle BMENUA0100 (3) est désactivé pour chaque PAC. La communication Ethernet IPv4 au module BMENUA0100 est fournie via le port d'embase.

Dans cette configuration, le module BMENOC0321 fournit les communications en amont redondantes aux serveurs SCADA via des connexions redondantes. Les deux ports de réseau d'équipements des UC fournissent la communication en aval aux stations RIO Ethernet X80. La communication en aval entre la station RIO Ethernet X80 et l'équipement Ethernet distribué est fournie à la fois par le port de service CRA et un commutateur BMENOS0300 (8).
