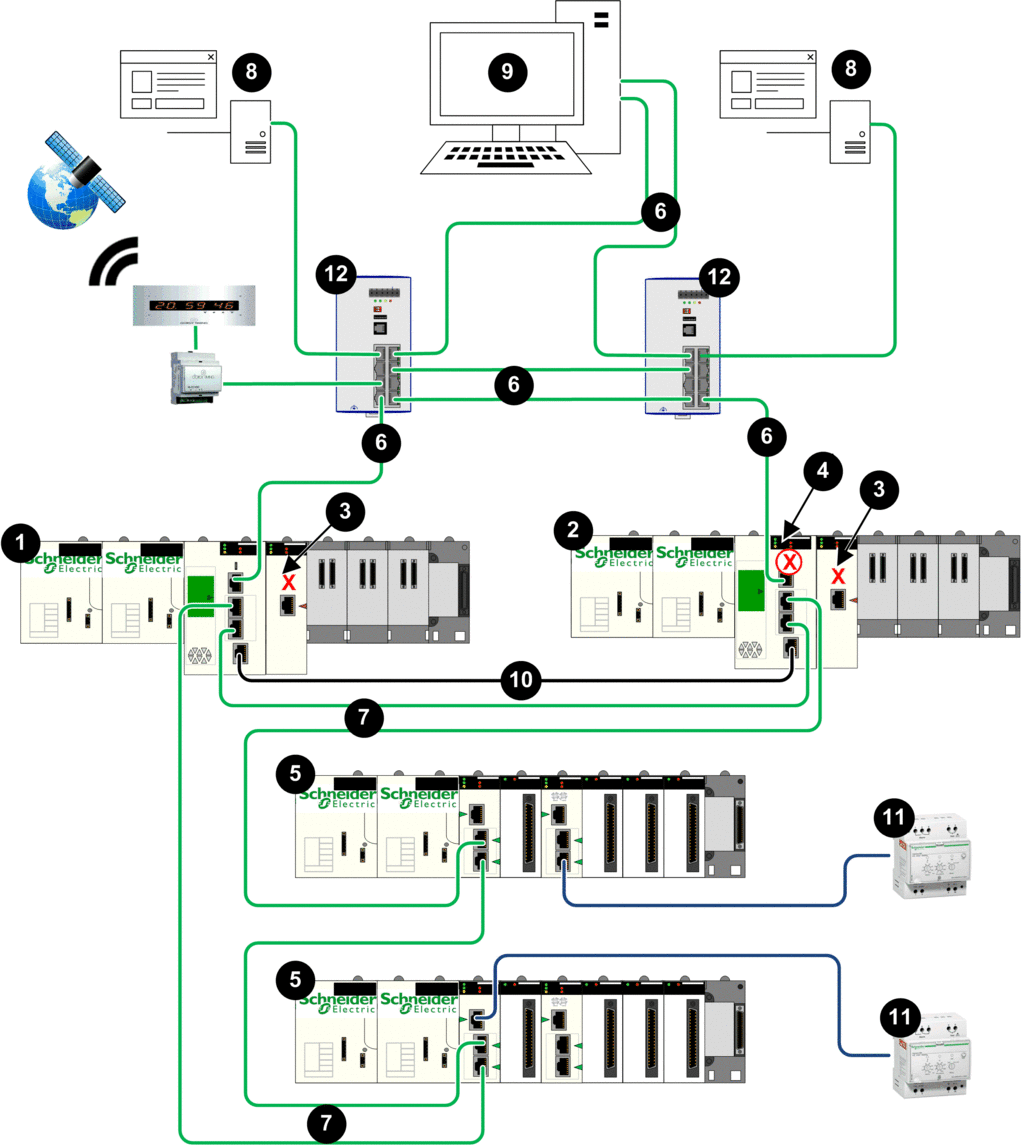

Architecture

1 PAC primaire

2 PAC redondant

3 BMENUA0100 avec port de contrôle désactivé

4 UC redondante avec blocage automatique du port de service

5 Stations d'E/S distantes Ethernet X80

6 Réseau de contrôle

7 Anneau principal d'E/S distantes Ethernet

8 Client OPC UA (système SCADA)

9 Poste de travail d'ingénierie avec deux connexions Ethernet

10 Liaison de communication redondante

11 Equipements distribués

12 Commutateur double anneau (DRS)

Description

Cette architecture fournit des connexions redondantes depuis les UC redondantes M580 vers les clients OPC UA redondants (systèmes SCADA). L'objectif principal est de fournir la haute disponibilité aux PACs à redondance d'UC. Pour cette raison, cette architecture présente un réseau plat non isolé, qui relie ensemble le réseau de contrôle et l'anneau principal RIO Ethernet dans un même sous-réseau.

Le port de contrôle BMENUA0100 est désactivé. La communication Ethernet IPv4 au module BMENUA0100 est fournie via le port d'embase. La communication en amont entre les PACs à redondance d'UC et les serveurs SCADA est établie via le port de service de l'UC primaire. Les ports d'équipement des UC fournissent la connectivité en aval aux équipements Ethernet sur l'anneau principal RIO Ethernet.

Le port de service de l'UC (4) est automatiquement désactivé, en utilisant le logiciel de configuration Control Expert pour sélectionner Blocage automatique du port de service avec un processeur hsby dans l'onglet Port de service de la configuration des UC primaire et secondaire.

NOTE : Le port de service de l'UC secondaire est désactivé pour empêcher la création indésirable d'une boucle de communications Ethernet, où le réseau de contrôle et l'anneau principal RIO Ethernet font partie du même sous-réseau. Pour plus d'informations, reportez-vous au Guide de planification du système de redondance d'UC M580, section Gestion des réseaux Ethernet plats avec redondance d'UC M580.

Dans cette conception de réseau, tous les équipements, notamment les UC, les CRA, et les BMENUA0100 peuvent être clients du même serveur NTP situé dans le réseau de contrôle. Ainsi, le temps des UC est synchronisé avec le module BMENUA0100.

Le BMENUA0100 prend en charge l'horodatage applicatif. Dans ce processus, les modules à horodatage enregistrent les événements dans leur mémoire tampon locale. Ces événements horodatés sont utilisés par l'application exécutée sur le PAC, qui convertit les données brutes et les stocke dans un format utilisable. Les enregistrements au bon format peuvent être utilisés par une application de supervision, par exemple un système SCADA.
