Affichage des voyants

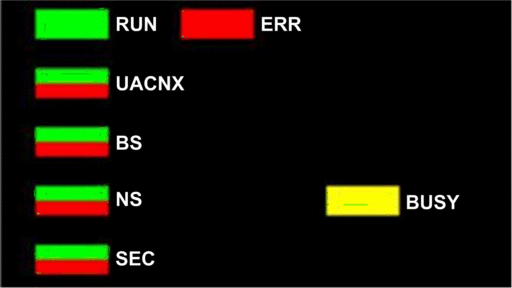

Un panneau d'affichage à 7 voyants se trouve à l'avant du module BMENUA0100 :
Informations indiquées par les voyants du module :
Voyant |
Indique l’état du module : |
|---|---|
RUN |
État de fonctionnement. |
ERR |
Erreurs détectées. |
UACNX |
Connexions OPC UA. |
BS |
Port d'embase. |
NS |
Port de contrôle. |
SEC |
État de la cybersécurité. |
BUSY |
État du dictionnaire de données |
Consultez la rubrique Voyants de diagnostic pour plus d’informations sur l’utilisation de ces voyants pour identifier l’état du module BMENUA0100.
Voyants du port de contrôle
Le port de contrôle situé à l'avant du module, présente deux voyants décrivant l'état de la liaison Ethernet sur le port :
Le voyant ACT indique la présence d’activité Ethernet sur le port.
Le voyant LNK indique la présence de la liaison Ethernet et sa vitesse.
Consultez la rubrique Voyants de diagnostic pour plus d’informations sur l’utilisation de ces voyants pour identifier l’état du port de contrôle du module BMENUA0100.
