Le bloc
fonction READ_NUA_DDT permet d'accéder
aux informations de diagnostic du module BMENUA0100.
Les paramètres d'entrée Start, addr_nua et refresh_period définissent
l'opération.
EN et ENO peuvent être configurés comme paramètres supplémentaires.

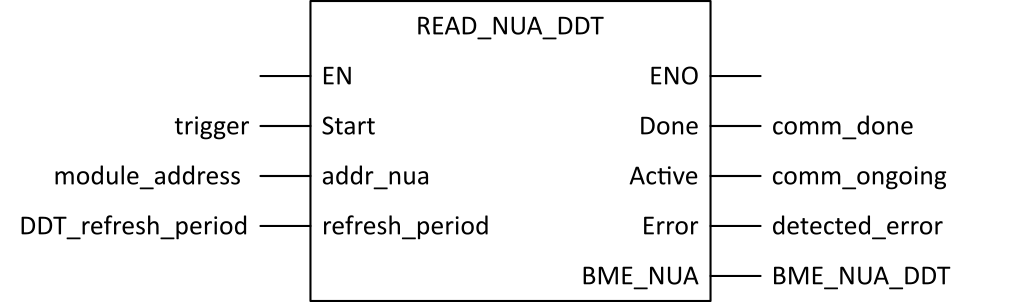

Représentation en FBD
Paramètres d'entrée
Paramètre |
Type de données |
Description |
|---|---|---|
EN |
BOOL |
Ce paramètre est facultatif. Lorsque la valeur un est associée à cette entrée, le bloc est activé et peut résoudre l'algorithme des blocs fonction. Lorsque la valeur zéro est associée à cette entrée, le bloc est désactivé et ne peut résoudre l'algorithme des blocs fonction. |
Start |
BOOL |
La lecture du DDT BMENUA0100 est continue. |
addr_nua |
string[32] |
Adresse du module BMENUA0100 transmise à ADDMX() pour lecture. Chaîne de longueur fixe contenant l'adresse du BMENUA0100 de destination. L'adresse est le résultat de la fonction ADDMX. (Par exemple : ADDMX(0.0.3{192.168.10.2}100.TCP.MBS indique le module à l'adresse IP 192.168.10.2 correspondant à l'ID d'unité 100 (serveur local du module) et connecté au port Ethernet intégré.) |
refresh_period |
TIME |
Période d'actualisation du DDT. |
Paramètres de sortie
Paramètre |
Type de données |
Description |
|---|---|---|
ENO |
BOOL |
Ce paramètre est facultatif. Lorsque vous sélectionnez cette sortie, vous obtenez également l'entrée EN. La sortie ENO est activée lorsque l'exécution du bloc fonction aboutit. |
Done |
BOOL |
La communication est terminée. |
Active |
BOOL |
Communication en cours. |
Error |
BOOL |
Erreur détectée sur le FB de communication. |
BME_NUA |
T_BMENUA0100 |
DDT BMENUA0100 qui peut être utilisé tel quel. |
