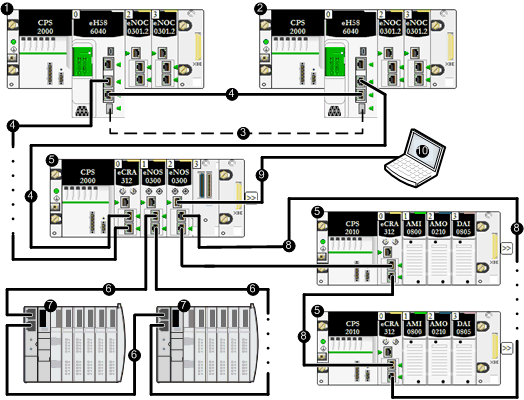

Deux modules BMENOS0300 dans une station RIO d'automates PAC redondants prenant en charge un sous-anneau RIO et un anneau DIO

Sous-anneau RIO et anneau DIO

Dans cette topologie à , par souci d'économie, deux modules de sélection d'options de réseau BMENOS0300 sont utilisés à la place de commutateurs double anneau (DRSs) externes. Ils appartiennent à une . Leurs ports sont utilisés comme suit :

Les deux ports réseau d'un module BMENOS0300 sont configurés pour un anneau RIO et prennent en charge un sous-anneau RIO.
Le port de service de ce module est configuré comme port d'accès et est compatible avec un outil d'ingénierie (par exemple, Control Expert) installé sur un PC.

NOTE : à la place d'un PC, il est possible de connecter un nuage DIO au port de service.
Les deux ports réseau de l'autre module BMENOS0300 sont configurés pour un anneau DIO.

PAC à redondance d'UC (Hot Standby) primaire

PAC à redondance d'UC (Hot Standby) redondant

Liaison de communication Hot Standby

Anneau RIO principal Ethernet

Station RIO (e)X80

Anneau DIO Ethernet

Equipements distribués

Sous-anneau RIO Ethernet

Chaînage Ethernet

Outil d'ingénierie sur PC

NOTE :

Pour atteindre les temps de réponse réseau RSTP souhaités, en cas de rupture de câble, un paquet RIO Ethernet devra passer par 32 équipements commutés tout au plus, dont :
- les deux CPUs à redondance d'UC (Hot Standby),
- l'adaptateur distant (BMECRA312•0),
- le commutateur intégré dans le rack Ethernet sur lequel sont installés les modules BMENOS0300,
- le module BMENOS0300.
Lorsque vous réglez le module de sélection d'options de réseau BMENOS0300 sur la position RIO Ring, définissez les paramètres de priorité RSTP de l'identificateur de pont des autres équipements du sous-anneau RIO sur des valeurs supérieures à 0. Pour connaître les incidences du réglage RIO Ring, reportez-vous à la rubrique Positions du commutateur rotatif Device.
Pour que les temps de récupération soient acceptables, la configuration DIO doit inclure un seul anneau DIO principal, sans sous-anneaux.
Lorsque vous réglez le module de sélection d'options de réseau BMENOS0300 sur la position DIO Ring, configurez un équipement Ethernet distribué comme pont racine RSTP. Pour connaître les incidences du réglage DIO Ring, reportez-vous à la rubrique Positions du commutateur rotatif Device.
Le protocole RSTP impose une limite maximale de 40 équipements commutés par anneau DIO (module BMENOS0300 inclus).
