BMENOS0300 dans une station RIO d'automates PAC redondants pour prendre en charge des clouds DIO

Traduction de la notice originale

Anneau RIO principal avec nuages DIO

Dans cette topologie à , le module de sélection d'options de réseau BMENOS0300 appartient à une . Il est utilisé à la place d'un module BMENOC0301/11 par souci d'économie. Ses ports sont utilisés comme suit :

Les deux ports réseau sont configurés comme ports DIO.

Le port de service est configuré comme port d'accès et est compatible avec un outil d'ingénierie (par exemple, Control Expert) installé sur un PC.

ATTENTION

RISQUE DE TEMPETE DE DIFFUSION

Ne connectez pas un équipement Ethernet d'un nuage DIO à un équipement Ethernet d'un autre nuage DIO, sous peine de provoquer une tempête de diffusion qui risque de surcharger le réseau et de retarder (voire d'empêcher) les communications réseau prévues.

Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.

NOTE : à la place d'un PC, il est possible de connecter un nuage DIO au port de service.

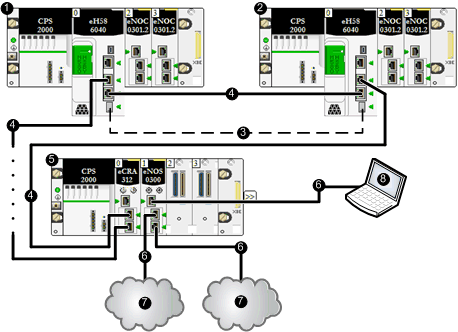

PAC à redondance d'UC (Hot Standby) primaire

PAC à redondance d'UC (Hot Standby) redondant

Liaison de communication redondante

Anneau principal RIO Ethernet

Station RIO (e)X80

Chaînage Ethernet sans boucle

Nuage DIO

Outil d'ingénierie sur PC

NOTE : le protocole n'étant pas activé, le nombre d'équipements n'est pas limité par le protocole RSTP.

Un système de redondance d'UC comprend un PAC primaire (automate) et un PAC redondant. Les configurations matérielle et logicielle sont identiques pour les deux racks PAC. Le PAC redondant surveille l'état actuel du système du PAC primaire. Lorsque celui-ci n'est plus opérationnel, un contrôle à haute disponibilité est assuré tandis que l'automate redondant prend la main sur le système.

Un des trois types de modules RIO dans un réseau EthernetRIO. Une station d'E/S distantes (RIO) est un rack M580 de modules d'E/S qui sont connectés à un réseau RIO Ethernet et gérés par un module adaptateur distant RIO Ethernet. Une station peut se présenter sous la forme d'un rack unique ou d'un rack principal associé à un rack d'extension.

Acronyme de rapid spanning tree protocol. Ce protocole permet à une conception de réseau d'inclure des liens supplémentaires (redondants) qui fournissent des chemins de sauvegarde automatique quand un lien actif échoue, sans avoir à recourir aux boucles ni à activer ou à désactiver les liens de sauvegarde manuellement.
