BMENOS0300 dans PAC à redondance d'UC sur rack local

Anneau DIO à redondance d'UC

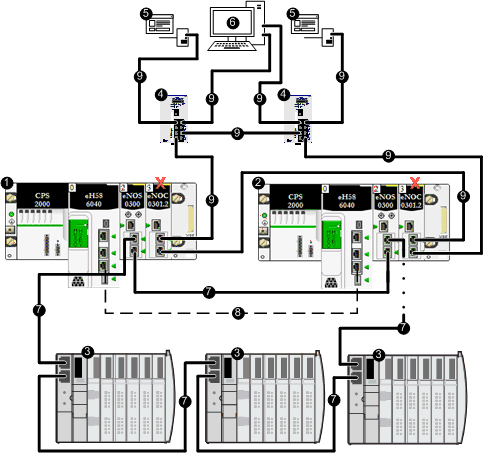

Dans cette topologie à , par souci d'économie, deux modules de sélection d'options de réseau BMENOS0300 sont utilisés à la place de modules BMENOC0301/11. Les ports réseau des deux modules BMENOS0300 (un dans le PAC primaire et un dans le PAC redondant) sont configurés pour un système HSBY/DIO.

PAC à redondance d'UC (Hot Standby) primaire

PAC à redondance d'UC (Hot Standby) redondant

Equipements distribués

Commutateurs gérés Ethernet double anneau ConneXium

Serveur SCADA

Poste de travail d'ingénierie avec deux cartes d'interface réseau

Anneau DIO Ethernet

Liaison de communication Hot Standby

Réseau de contrôle Ethernet

Module de communication BMENOC0301/11 avec port d'embase désactivé

NOTE :

Dans cette configuration, vérifiez que le port d'embase de chaque module de communication BMENOC0301/11 est désactivé. Ce port est désactivé par défaut.

ATTENTION

RISQUE DE TEMPETE DE DIFFUSION

N'activez pas les ports d'embase Ethernet des modules de communication BMENOC0301/11 primaire et redondant. L'activation de ces ports peut entraîner une tempête de diffusion, qui peut empêcher le réseau de redondance d'UC de transporter les communications réseau prévues.

Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.

Pour que les temps de récupération soient acceptables, chaque configuration DIO doit inclure un seul anneau DIO principal, sans sous-anneaux.
Le protocole RSTP impose une limite maximale de 40 équipements commutés par anneau DIO (en incluant les deux modules BMENOS0300).
Lorsque vous réglez le module de sélection d'options de réseau BMENOS0300 sur la position HSBY/DIO, définissez les paramètres de priorité RSTP de l'identificateur de pont des autres équipements Ethernet distribués de l'anneau DIO sur des valeurs supérieures à 4096 (décimal). Pour connaître les incidences du réglage HSBY/DIO, reportez-vous à la rubrique Positions du commutateur rotatif Device.
