BMENOS0300 dans un rack local de PAC autonome avec deux modules BMENOC0301/11 prenant en charge des anneaux RIO et DIO

Anneau RIO principal et anneau DIO

Dans cette topologie, par souci d'économie, le module de sélection d'options de réseau BMENOS0300 est utilisé à la place d'un module BMENOC0301/11. Les ports de la BMEP58•040 et du module BMENOS0300 sont utilisés comme suit :

Les deux ports réseau de la CPU prennent en charge un anneau RIO principal.
Les deux ports réseau du module BMENOS0300 sont configurés pour un anneau DIO.
Le port de service du module BMENOS0300 est configuré comme port d'accès et est compatible avec un outil d'ingénierie (par exemple, Control Expert) installé sur un PC.

NOTE : à la place d'un PC, il est possible de connecter un nuage DIO au port de service.

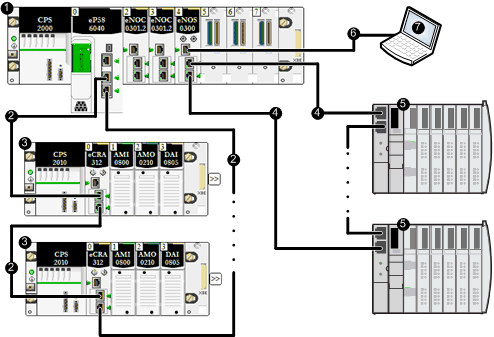

PAC autonome sur rack local

Anneau RIO principal Ethernet

Station RIO (e)X80

Anneau DIO Ethernet

Equipements distribués

Chaînage Ethernet sans boucle

Outil d'ingénierie sur PC

NOTE :

Pour que les temps de récupération soient acceptables, chaque configuration DIO doit inclure un seul anneau DIO principal, sans sous-anneaux.
Le protocole RSTP impose une limite maximale de 40 équipements commutés par anneau DIO (module BMENOS0300 inclus).
Lorsque vous réglez le module de sélection d'options de réseau BMENOS0300 sur la position DIO Ring, configurez un équipement Ethernet distribué comme pont racine RSTP. Pour connaître les incidences du réglage DIO Ring, reportez-vous à la rubrique Positions du commutateur rotatif Device.
