Description physique du module BMENOS0300
|
|
|
Traduction de la notice originale
|
|

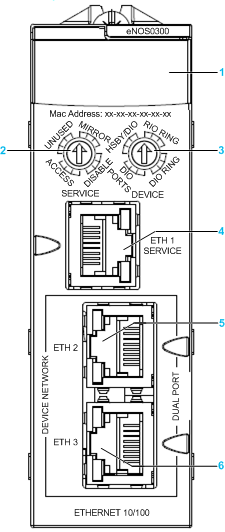

Description physique du module BMENOS0300
|
|
|
Traduction de la notice originale
|
 |
1
|
Voyants :
|
|
2
|
Commutateur rotatif permettant de configurer le port de service ETH 1 :
|
|
|
3
|
Commutateur rotatif permettant de configurer les deux ports de réseau d'équipements (ETH 2 et ETH 3) :
|
|
|
4
|
ETH 1 : port de service (Ethernet)
|
|
|
5
|
ETH 2 : port de réseau d'équipements (Ethernet)
|
|
|
6
|
ETH 3 : port de réseau d'équipements (Ethernet)
|
