Redondance

Ouverture de la page

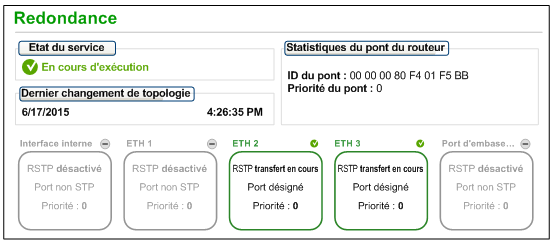

Vous accédez à la page Redondance à partir de l'onglet Diagnostic (Menu → Services → Redondance) :

NOTE :

Si la redondance est activée dans la configuration, les ports ETH2 et ETH3 sont désignés comme ports RSTP. Aucun autre port du module ne peut être configuré pour prendre en charge le protocole RSTP.
Cette page est mise à jour toutes les 5 secondes.

Informations de diagnostic

Cette page fournit des données liées au protocole RSTP :

Champ	Description
Etat du service	En cours d'exécution	Le pont RSTP sur la CPU concernée est configuré correctement et actif.
	Désactivé	Le pont RSTP sur la CPU concernée est désactivé.
	Inconnu	L'état du pont RSTP sur la CPU concernée n'est pas connu.
Dernier changement de topologie	Ces valeurs représentent la date et l'heure de réception de la dernière modification de topologie pour l'ID de pont concerné.
Etat de redondance	vert	Le port Ethernet désigné est en train d'acquérir ou de formater des informations.
	jaune	Le port Ethernet désigné est en train de supprimer des informations.
	gris	RSTP est désactivé pour le port Ethernet désigné.
Statistiques du pont du routeur	ID du pont	Cet identificateur de pont unique est la concaténation de la priorité RSTP du pont et de l'adresse MAC.
Statistiques du pont du routeur	Priorité de pont	Priorité RSTP du pont.

RSTP

Acronyme de rapid spanning tree protocol. Ce protocole permet à une conception de réseau d'inclure des liens supplémentaires (redondants) qui fournissent des chemins de sauvegarde automatique quand un lien actif échoue, sans avoir à recourir aux boucles ni à activer ou à désactiver les liens de sauvegarde manuellement.

CPU

Acronyme de central processing unit (unité centrale de traitement ou UC). On parle également de processeur ou de contrôleur. La CPU est le cerveau d'un processus de fabrication industrielle. Il automatise le processus, par opposition aux systèmes de contrôle à relais. Les CPU sont des ordinateurs conçus pour résister aux conditions parfois difficiles d'un environnement industriel.
