Ouverture de la page

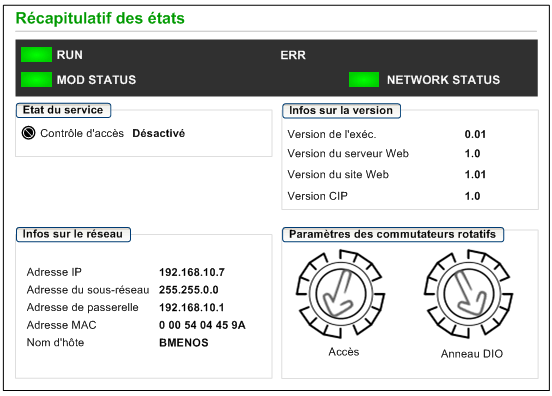

La page Récapitulatif des états est accessible depuis l'onglet Diagnostics (Menu → Module → Résumé) :
NOTE : Cette page est mise à jour toutes les 5 secondes.
Informations de diagnostic
Les objets de cette page fournissent des informations d'état :
Paramètres
Description
Voyants
Le panneau des voyants inclut les voyants suivants :
  • RUN
  • ERR
  • MOD STATUS
  • NETWORK STATUS
NOTE : pour connaître la signification des voyants, reportez-vous à la description du panneau des voyants.
Etat du service
vert
Le service disponible est opérationnel et actif.
rouge
Une erreur est détectée sur un service disponible.
noir
Le service disponible est absent ou n'est pas configuré.
Infos sur la version
Ce champ décrit les versions du logiciel exécutées sur le module.
Infos sur le réseau
Ce champ contient des informations d'adressage du réseau et du matériel, et des informations de connectivité relatives au module.
Paramètres des commutateurs rotatifs
Ce champ indique la position des deux commutateurs rotatifs situés à l'avant du module :
  • Le commutateur de gauche correspond à la configuration du port de service.
  • Le commutateur de droite correspond à la configuration des deux ports réseau.
