Utilisation de l'outil de configuration Modicon IEC 61850
Traduction de la notice originale
A propos de nous
Introduction
L'interface de configuration de IEC 61850 dans Control Expert est le seul outil permettant de configurer les propriétés IEC 61850 du module BMENOP0300.
Utilisez l'outil de configuration Modicon IEC 61850 pour effectuer les tâches suivantes :
Atelier
L'atelier est la fenêtre parente de l'interface IEC 61850. Il affiche :
Barre d'outils
La barre d'outils de configuration contient les fonctions suivantes :
Icone / Nom
Description
Enregistrer
Enregistre les modifications apportées aux paramètres de configuration.
NOTE : Si vous avez configuré un dossier de sauvegarde du projet, une copie de la configuration IEC 61850 est enregistrée à cet emplacement.
Valider
Valide la configuration.
NOTE : Si une ou plusieurs erreurs de configuration sont détectées, un message décrit chacune d'entre elles. Cliquez sur ce bouton après la résolution de chaque erreur de configuration, jusqu'à ce que le message indique l'absence de toute erreur détectée.
Annuler
Annule la modification précédente.
Rétablir
Rétablit la modification annulée à l'aide de la commande Annuler.
Couper
Supprime et enregistre le texte sélectionné.
Copier
Copie le texte sélectionné.
Coller
Insère le texte coupé ou copié.
Plein écran
Bascule l'outil de configuration Modicon IEC 61850 entre la taille normale et le format Plein écran.
Enregistrement et sauvegarde du projet IEC 61850
Lorsque vous spécifiez un dossier de sauvegarde de projet, une copie du fichier de projet est enregistrée à l'emplacement indiqué dès que vous cliquez sur Enregistrer.
Pour spécifier un dossier de projet, procédez comme suit :
Etape
Action
1
Dans le coin supérieur gauche de l'outil de configuration, cliquez sur l'icône .
Résultat : la page Préférences de l'application s'affiche.
2
Cliquez sur Sauvegarder.
3
Cliquez sur les trois points pour ouvrir la fenêtre Rechercher le dossier.
4
Accédez au dossier où vous souhaitez stocker les fichiers de sauvegarde du projet, sélectionnez-le, puis cliquez sur OK.
3
Fermez la page Préférences de l'application.
Navigation en fil d'Ariane
Une barre de navigation en fil d'Ariane se trouve en haut de chaque onglet et décrit le chemin d'accès à la page affichée, à partir de la fenêtre Général :
Cliquez sur un élément du fil d'Ariane pour accéder à cette fenêtre.

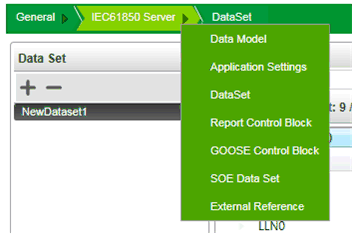

Vous pouvez également cliquer sur un élément du fil d'Ariane pour afficher un menu contextuel contenant les fenêtres enfants disponibles. Par exemple, cliquez avec le bouton droit sur la flèche noire dans l'élément de fil d'Ariane Serveur IEC 61850 pour afficher le menu suivant :
Cliquez sur le nom d'une fenêtre enfant pour l'ouvrir.
Fermeture de l'outil de configuration Modicon IEC 61850
Lorsque vous fermez l'outil de configuration Modicon IEC 61850 et Control Expert, son exécution continue en arrière-plan sur le PC.
Pour quitter l'outil de configuration Modicon IEC 61850, procédez comme suit :
Etape
Action
1
Cliquez sur le bouton de fermeture (avec le X rouge) dans l'angle supérieur droit de l'outil de configuration Modicon IEC 61850.
2
Dans la boîte de dialogue Confirmer, indiquez si vous souhaitez enregistrer les données avant de fermer la fenêtre (Oui ou Non).
