Description du module BMENOP0300
Traduction de la notice originale
A propos de nous
Introduction
Le module BMENOP0300 s'installe sur le rack local d'un système M580. Il fournit des interfaces pour la communication IEC 61850.
Version renforcée
L'équipement BMENOP0300C (enrobé) est une version renforcée de l'équipement BMENOP0300 (standard). Il peut être utilisé à des températures standard et dans des environnements chimiques difficiles.
Pour plus d'informations, reportez-vous au chapitre Installation dans des environnements plus rudes.
Conditions de fonctionnement en altitude
Les caractéristiques s'appliquent aux modules BMENOP0300 et BMENOP0300C utilisés à des altitudes pouvant aller jusqu'à 2 000 m (6 560 pieds). Lorsque les modules fonctionnent à plus de 2 000 m (6 560 pieds), une réduction des caractéristiques s'applique.
Pour plus d'informations, reportez-vous au chapitre Conditions de stockage et de fonctionnement..
Fonctionnalités
Le rôle principal du module BMENOP0300 consiste à établir la connexion à des équipements IED IEC 61850 et au logiciel de gestion des équipements qui s'appuie sur la norme IEC 61850.
Le module BMENOP0300 est monté sur le rack local et prend en charge la communication en tant que :
Le module BMENOP0300 assure également une haute disponibilité du réseau par la prise en charge des fonctionnalités suivantes :
Le nombre maximum de modules BMENOP0300 que vous pouvez monter sur un rack local varie selon la CPU choisie. Le nombre maximum de modules de communication, y compris les modules BMENOP0300, pris en charge par les CPU M580 est indiqué ci-dessous :
UC
Nombre maximum de modules de communication
BMEP581020
2
BME•5820•0
2
BMEP5830•0
3
BME•5840•0
4
BMEP585040
4
BME•586040
4

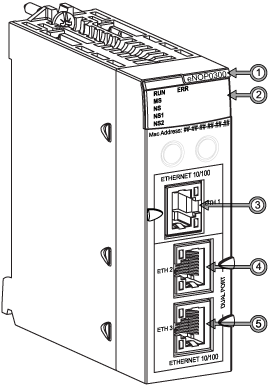

Caractéristiques externes
BMENOP0300:
1
Référence commerciale (nom du module)
2
Affichage des LED
3
Port Ethernet (ETH 1)
4
Port Ethernet (ETH 2)
5
Port Ethernet (ETH 3)
REMARQUE : afin d'éviter toute pénétration de poussière dans les ports Ethernet inutilisés, couvrez-les avec un bouchon en caoutchouc :
Ports externes
Le module BMENOP0300 possède trois ports Ethernet externes, dont les adresses IP sont configurables dans l'onglet Paramètres de communication → Paramètres IP.
Port
Description
ETH 1
Le port ETH 1 permet de diagnostiquer les ports Ethernet et d'accéder aux outils et équipements externes (Control Expert, ConneXium Network Manager, HMI, etc.). Il prend en charge les modes suivants :
  • Réplication de port : dans ce mode vous pouvez vous connecter à un PC et utiliser le logiciel renifleur de paquets pour analyser le trafic transitant entre un ou plusieurs des autres ports de module.
  • Port d'accès (par défaut) : dans ce mode vous pouvez vous connecter à un équipement Ethernet (par exemple, IHM, PC avec Control Expert installé, PC avec l'outil ConneXium Network Manager) pour communiquer avec l'automate (CPU), le module BMENOP0300 ou d'autres équipements connectés au réseau M580.
  • Réseau étendu : dans ce mode, vous pouvez connecter le port ETH 1 à un autre réseau DIO que vous souhaitez faire communiquer avec votre réseau EIO M580.
NOTE : en mode réplication de port, le port ETH 1 fonctionne comme un port en lecture seule. Vous n'avez pas accès aux équipements (ping, connexion à Control Expert, etc.) avec le port ETH_1.
Pour configurer ce port, consultez la rubrique Configuration du port Service/Extend.
Embase
Le port d'embase, situé à l'arrière du module, vous permet de vous connecter à une embase Ethernet. Il prend en charge le mode suivant :
  • Port d'accès (par défaut) : dans ce mode vous pouvez vous connecter à un équipement Ethernet (par exemple, IHM, PC avec Control Expert installé, PC avec l'outil ConneXium Network Manager) pour communiquer avec l'automate/l'UC, le module BMENOP0300 ou d'autres équipements connectés au réseau M580.
ETH 2 et ETH 3
Ces deux ports cuivre fournissent :
  • des connexions aux services Ethernet ;
  • une topologie en étoile, boucle ou maillage ;
  • la prise en charge du protocole RSTP.
NOTE : seuls les ports ETH 2 et ETH 3 prennent en charge RSTP.
