Le module de communication Ethernet BMENOC03•1, version 2.05 ou ultérieure, utilisant Unity Pro 11.1 ou version ultérieure, permet de configurer le scrutateur Modbus TCP pour qu'il scrute un équipement esclave Modbus TCP via un routeur externe. (Cette fonctionnalité ne s'applique pas aux équipements EtherNet/IP.)
Configuration du scrutateur
Vérifiez que votre réseau comporte un module BMENOC03•1, un routeur externe et un équipement esclave Modbus TCP. Les conditions suivantes doivent également être remplies pour que le trafic du scrutateur Modbus TCP puisse transiter par le routeur :
-
L'adresse IP de la passerelle du module BMENOC03•1 est identique à celle du routeur situé du côté du module BMENOC03•1.
-
L'adresse IP de la passerelle de l'équipement esclave Modbus TCP est identique à celle du routeur situé du côté de l'équipement esclave Modbus TCP.

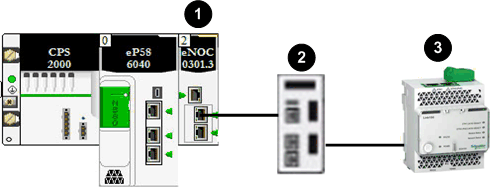

Exemple de scrutation Modbus TCP via un routeur :
|
|
Module/équipement
|
Adresse IP principale
|
Masque de sous-réseau
|
Adresse IP de passerelle
|
|
1
|
BMENOC03•1
|
192.168.20.1
|
255.255.255.0
|
192.168.20.240
|
|
2
|
Routeur Hirschmann MSP30
|
192.168.20.240 depuis le module BMENOC03•
192.168.30.240 vers l'équipement esclave Modbus TCP
|
|
3
|
Esclave Modbus TCP
|
192.168.30.1
|
255.255.255.0
|
192.168.30.240
|
La capture suivante présente l'écran de configuration de l'interface du routeur Hirschmann MSP30. Vous pouvez y accéder en vous connectant au serveur intégré du routeur MSP30.
NOTE :
-
Définissez les paramètres IP du module BMENOC03•1 (adresse IP principale, masque de sous-réseau, adresse IP de passerelle) sur l'écran de configuration de l'adresse IP du module. Pour accéder à cet écran, double-cliquez sur le module BMENOC03•1 dans la vue Bus automate d'un projet Control Expert M580.
-
Pour configurer un équipement Modbus TCP sous le nœud BMENOC03•1, consultez la
section précédente.
