Cette section illustre le scénario suivant : un module de communication Ethernet BMENOC0301 fournit des adresses IP aux clients des sous-réseaux local et distant, par BootP et DHCP. Cette fonctionnalité est prise en charge par le micrologiciel version 2.05 ou ultérieure du BMENOC0301/11.

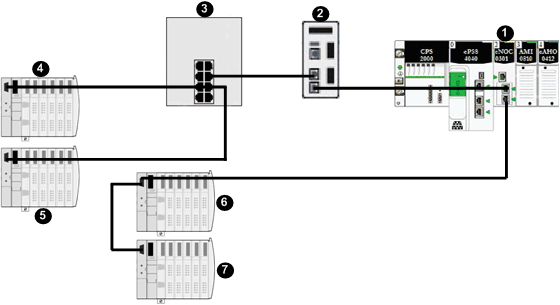

Exemple de topologie MSP30
Détails de la topologie MSP30-08040SCZ9MRHHE2A :
-
Le sous-réseau des clients distants correspond à la plage 192.168.20.0/24.
-
Le sous-réseau local du module BMENOC0301 correspond à la plage 192.168.30.0/24.
-
L'interface de routeur du sous-réseau distant a l'adresse 192.168.20.240.
-
L'interface de routeur du sous-réseau local a l'adresse 192.168.30.240.
-
Les clients DHCP distants sont connectés au sous-réseau distant via un commutateur géré (TCSESM163F2CU0).
-
Les clients DHCP locaux sont connectés au module BMENOC0301.
-
Le routeur est un MSP30-08040SCZ9MRHHE2A.
Configuration du module BMENOC0301 :
1
Serveur DHCP (module BMENOC0301 sur rack local à l'adresse 192.168.30.10)
2
Routeur MSP30-08040SCZ9MRHHE2A (adresse 192.168.30.240 sur le serveur DHCP ; adresse 192.168.20.240 vers le commutateur géré (3))
3
Commutateur géré
4
Client BootP distant (module STBNIP2311 à l'adresse 00:00:54:1c:07:1b)
5
Client DHCP distant (STBNIP2311_011)
6
Client BootP local (module STBNIP2311 à l'adresse 00:00:54:12:d9:18)
7
Client DHCP local (STBNIP2311_022)
Configuration du serveur DHCP du module BMENOC0301 :
Configuration de l'agent relais DHCP MSP30 :
