Installation des câbles

Introduction

Nous recommandons d'utiliser des câbles blindés à 4 paires torsadées CAT5e (10/100 Mbps) pour les types de connexion suivants dans un système M580 :

Connexion entre l'automate (PAC) et les DRSs du même anneau principal.
Connexion entre un module BMENOC0301/11 et un réseau DIO isolé ou un réseau RIO étendu.

NOTE :

Schneider Electric recommande d'utiliser des câbles blindés cuivre à 4 paires torsadées CAT6 (10/100/1 000 Mits/s) pour raccorder un module de communication de réseau de contrôle Ethernet BMENOC0321 à un réseau de contrôle.
Nous déconseillons l'utilisation de câbles blindés cuivre à 2 paires torsadées CAT5e (10/100 Mbits/s) et CAT6 (10/100/1 000 Mbits/s). Nous recommandons d'utiliser plutôt des câbles blindés cuivre à 4 paires torsadées CAT5e (10/100 Mbits/s) et CAT6 (10/100/1 000 Mits/s).

Connexions entre équipements

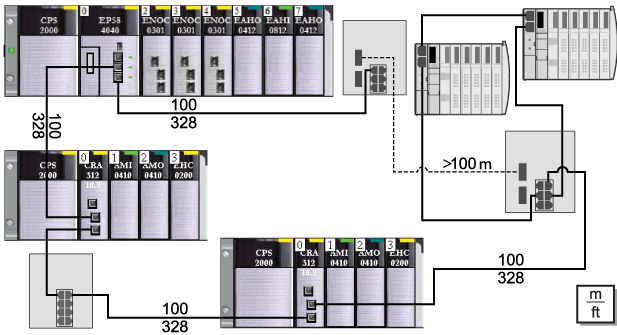

L'exemple suivant montre la longueur maximale des câbles entre des équipements RIO et DIO dans un réseau d'équipements M580. Utilisez des câbles en cuivre pour des distances inférieures ou égales à 100 m, et des câbles en fibre optique pour des distances supérieures à 100 m :

NOTE : Un module BMENOC0301/11 peut prendre en charge un équipement distribué via sa connexion d'embase Ethernet à l'automate (PAC) et via le ou les ports du réseau d'équipements sur le panneau avant du module BMENOC0301/11, en respectant la limite de 128 équipements scrutés par module BMENOC0301/11.

PAC

Acronyme de Programmable Automation Controller (contrôleur d'automatisation programmable). L'automate PAC est le cerveau d'un processus de fabrication industriel. Il automatise le processus, par opposition aux systèmes de contrôle à relais. Les PAC sont des ordinateurs conçus pour résister aux conditions parfois difficiles d'un environnement industriel.

DRS

Acronyme de dual-ring switch (commutateur double anneau). Commutateur géré à extension ConneXium qui a été configuré pour fonctionner sur un réseau Ethernet. Des fichiers de configuration prédéfinis sont fournis par Schneider Electric pour téléchargement vers un DRS en vue de prendre en charge les fonctionnalités spéciales de l'architecture à anneau principal/sous-anneau.

Réseau RIO

Réseau Ethernet contenant 3 types d'équipements d'E/S distantes (RIO) : un rack local, une station d'E/S distantes RIO et un commutateur double anneau ConneXium étendu (DRS). Un équipement distribué peut également faire partie d'un réseau RIO via une connexion à des DRSs ou des modules de sélection d'options de réseau BMENOS0300.

Réseau de contrôle

Réseau Ethernet contenant des automates (PAC), des systèmes SCADA, un serveur NTP, des ordinateurs (PC), des systèmes AMS, des commutateurs, etc. Deux types de topologies sont pris en charge :

à plat : tous les modules et équipements du réseau appartiennent au même sous-réseau.
à 2 niveaux : le réseau est divisé en un réseau d'exploitation et un réseau intercontrôleurs. Ces deux réseaux peuvent être indépendants physiquement, mais ils sont généralement reliés par un dispositif de routage.
