Introduction
Pour utiliser un même projet sur deux installations Control Expert (par exemple un PC hôte source et un PC hôte cible), le DTM Catalogue matériel du PC hôte cible nécessitera peut-être une mise à jour.
Plutôt que d'ajouter individuellement chaque fichier EDS manquant sur le PC hôte cible, vous pouvez mettre à jour le DTM Catalogue matériel en procédant comme suit :
NOTE : Lors de l'exportation de la bibliothèque EDS, le logiciel génère un fichier .DLB dans lequel figurent tous les DTM créés à partir des fichiers EDS.
Exportation de la bibliothèque EDS
Ouvrez la boîte de dialogue Export EDS Library :
Etape
Action
1
Ouvrez un projet Control Expert qui comporte un module de communication Ethernet.
2
Ouvrez le Navigateur de DTM (Outils → Navigateur de DTM).
3
Dans le Navigateur de DTM, sélectionnez un module de communication.
4

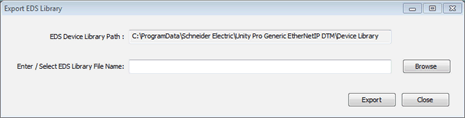

Cliquez avec le bouton droit sur le module de communication et sélectionnez Menu Equipement → Fonctions supplémentaires → Export EDS Library pour ouvrir la fenêtre Export EDS Library :
5
Pour la bibliothèque EDS archivée que vous souhaitez créer :
  • entrez le chemin complet du dossier, ainsi que le nom du fichier, dans le champ Enter / Select EDS Library File Name, ou
  • cliquez sur Parcourir pour ouvrir une boîte de dialogue de navigation :
    • Sélectionnez l'emplacement,
    • saisissez le nom du fichier et
    • cliquez sur Enregistrer pour fermer la fenêtre de navigation. Votre sélection apparaît alors dans le champ Enter / Select EDS Library File Name.
6
Cliquez sur Exporter pour créer la bibliothèque EDS archivée.
Résultat : un nouvel assistant s'ouvre et indique que l'exportation est terminée. Cliquez sur OK pour fermer l'assistant.
7
Dans la fenêtre Export EDS Library, cliquez sur Fermer.
Importation de la bibliothèque EDS
Procédez comme suit pour importer une bibliothèque EDS archivée :
Etape
Action
1
Ouvrez le Navigateur de DTM de Control Expert (Outils → Navigateur de DTM).
2
Dans le Navigateur de DTM, sélectionnez un module de communication Ethernet.
3

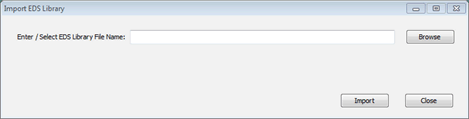

Cliquez avec le bouton droit sur le module et sélectionnez Menu Equipement → Fonctions supplémentaires → Import EDS Library pour ouvrir la fenêtre Import EDS Library :
4
Pour la bibliothèque EDS archivée que vous souhaitez importer :
  • entrez le chemin complet du dossier, ainsi que le nom du fichier, dans le champ Enter / Select EDS Library File Name, ou
  • cliquez sur Parcourir pour ouvrir une boîte de dialogue de navigation :
    • Sélectionnez l'emplacement,
    • saisissez le nom du fichier et
    • cliquez sur Enregistrer pour fermer la fenêtre de navigation. Votre sélection apparaît alors dans le champ Enter / Select EDS Library File Name.
5
Cliquez sur Importer.
Résultat : un nouvel assistant s'ouvre et indique que l'importation est terminée. Cliquez sur OK pour fermer l'assistant.
6
Dans la fenêtre Import EDS Library, cliquez sur Fermer.
