Récapitulatif des états
Traduction de la notice originale
A propos de nous
Ouverture de la page

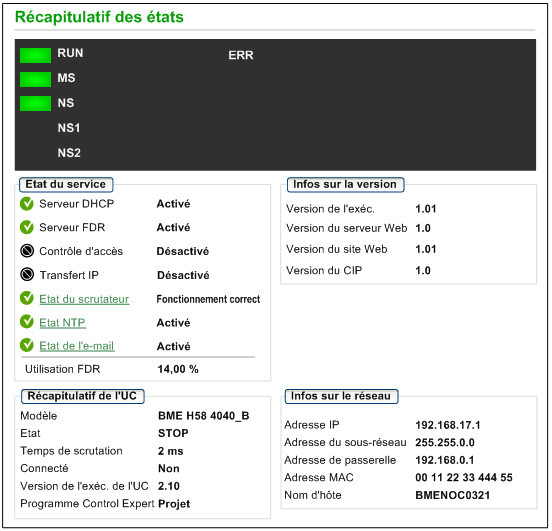

Accédez à la page Récapitulatif des états de l'onglet Diagnostics (Menu → Module → Résumé) :
Informations de diagnostic
Les objets de cette page fournissent des informations d'état :
Paramètres
Description
Voyants
La zone noire contient des indicateurs lumineux (RUN, ERR, etc.).
NOTE : Reportez-vous à la section relative aux voyants et à leurs indications.
Etat du service
vert
Le service disponible est opérationnel et actif.
rouge
Une erreur est détectée sur un service disponible.
noir
Le service disponible est absent ou n'est pas configuré.
Infos sur la version
Ce champ décrit les versions du logiciel exécutées sur le module de communication Ethernet.
Récapitulatif CPU
Ce champ décrit le matériel de la CPU et les applications qui s'exécutent sur la CPU.
Infos sur le réseau
Ce champ contient des informations d'adressage du réseau et du matériel et des informations de connectivité relatives au module de communication Ethernet.
