Synchronisation en redondance d'UC

Introduction

Le système de redondance d'UC M580 inclut des UC sur des racks différents : le rack A (primaire) et le rack B (redondant). Après un basculement, le rack B devient le primaire et le rack A le redondant. Les modules BMENOC0301/11 du rack A se synchronisent avec les modules BMENOC0301/11 du rack B pour mettre à jour le rack B avec les données du rack A.

Les modules redondants BMENOC0301/11 se synchronisent ensuite avec les modules primaires toutes les 10 secondes pour vérifier que les fichiers PRM gérés par le serveur FDR sur les modules redondants sont mis à jour dans les modules primaires. S'ils ne parviennent pas à se synchroniser avec les modules primaires, ils continuent à interroger ces derniers toutes les 10 secondes.

Si les fichiers PRM des modules redondants et primaires sont différents, la synchronisation s'arrête et une erreur de synchronisation est détectée dans le rack redondant. Cette procédure permet de vérifier que les fichiers PRM ont été ajoutés au précédent module primaire avant la fin de la période d'interrogation, lors du basculement vers le système redondant (Hot Standby).

NOTE : lorsque les modules redondants BMENOC0301/11 sont en mode local, ils ne se synchronisent pas.

Reprise suite à une erreur de synchronisation détectée

Si la synchronisation entre des modules BMENOC0301/11 n'est pas correcte, procédez comme suit :

Etape	Action
1	Dans la fenêtre Navigateur de DTM, cliquez avec le bouton droit de la souris sur Module BMENOC03•1 → Connecter.

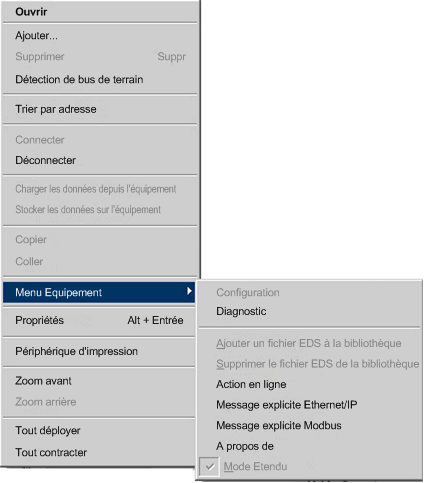

2	A l'aide du bouton droit de la souris, cliquez sur le module BMENOC03•1 → Menu Equipement → Diagnostic comme indiqué ci-dessous :

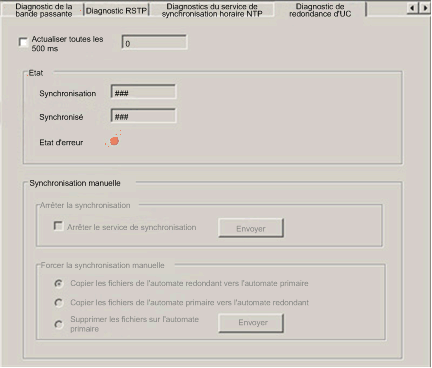

3	Cliquez sur l'onglet Diagnostic de redondance d'UC. Résultat : l'écran suivant s'affiche :

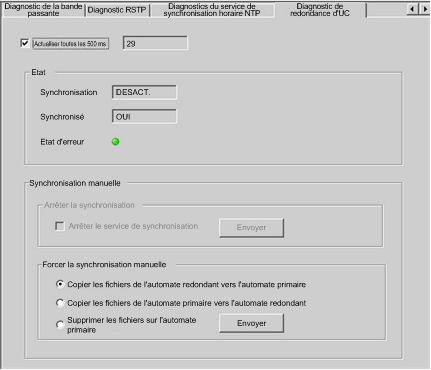

4	Cochez la case Actualiser toutes les 500 ms pour afficher l'état de synchronisation. Cliquez sur l'option Copier les fichiers de l'automate redondant vers l'automate primaire dans le champ Forcer la synchronisation manuelle. Cliquez sur Envoyer. Résultat : l'état de synchronisation est désactivé et les modules sont synchronisés comme dans l'écran ci-dessous :

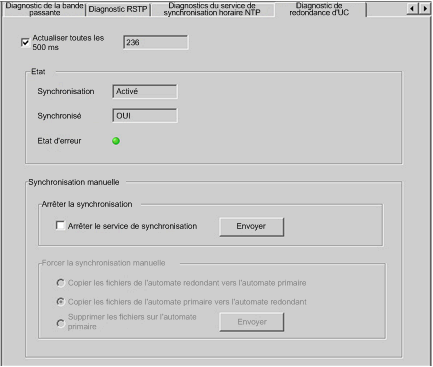

5	Si vous sélectionnez Synchronisation manuelle, les options du champ Forcer la synchronisation manuelle sont désactivées. Résultat : l'état de synchronisation est activé et les modules sont synchronisés comme dans l'écran ci-dessous :
