Control Expert vous permet de télécharger un fichier d'application de votre PC vers l'automate () et de charger un fichier d'application de l'automate (PAC) vers votre PC.
Pour que le chargement aboutisse, vérifiez que le fichier d'application inclut des informations relatives au chargement de l'application.
Téléchargement d'applications basées sur un DTM
Les applications Control Expert qui incluent des fichiers DTM requièrent davantage de mémoire que les applications Control Expert traditionnelles. Dans certains cas, les configurations créées pour ces modules (et les données qui leur sont associées) requièrent davantage de mémoire que celle qui est disponible dans l'UC (CPU).
Si la quantité de mémoire requise par une application excède la quantité de mémoire disponible dans la CPU, Control Expert affiche un message durant la génération, avant que l'application ne soit téléchargée sur l'automate (PAC).
Dans ce type de situation, excluez de l'application les informations de chargement supplémentaires afin de terminer la génération et permettre le téléchargement de l'application. Pour ce faire, modifiez la configuration de Control Expert :
|
Etape
|
Action
|
|
1
|
Dans le menu principal, sélectionnez Outils → Paramètres de projet.... La fenêtre Paramètres de projet s'ouvre.
|
|
2
|
Dans le volet gauche de la fenêtre Paramètres de projet, sélectionnez Général → Données intégrées de l'automate.
|
|
3
|

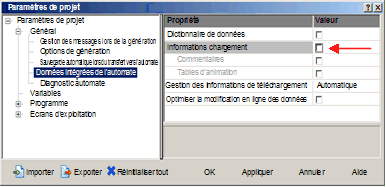

Dans le volet droit, désélectionnez l'option Informations chargement :
|
|
4
|
Cliquez sur OK pour enregistrer les modifications et fermer la fenêtre Paramètres de projet.
|
Une fois le paramètre Informations de chargement désactivé, vous pouvez générer l'application et la télécharger vers le contrôleur PAC.
NOTE : une application dans laquelle le paramètre Informations de chargement a été désactivé ne peut plus être chargée de l'automate (PAC) vers le PC.
Chargement d'applications basées sur un DTM
Les applications basées sur un DTM qui ont été téléchargées vers la CPU (avec l'option
Information de chargement activée) peuvent ensuite être chargées de l'automate (PAC) vers le PC si sur la cible PC les fichiers suivants sont installés :
-
Version de Control Expert supérieure ou égale à celle utilisée pour créer l'application
-
DTM des modules inclus à la configuration
-
DTM d'équipements connectés au réseau (vérifiez que leur niveau de version est supérieur ou égal à celui de chaque DTM d'équipement utilisé dans la configuration)
-
Fichiers d'équipement pour tout équipement utilisé dans la configuration (vérifiez que le niveau de révision des fichiers EDS est supérieur ou égal à celui de chaque fichier EDS d'équipement utilisé dans la configuration).
Une fois ces composants installés sur le PC cible, vous pouvez charger une application Control Expert basée sur un DTM à partir d'un automate (PAC).
NOTE : Vérifiez que chacun des composants DTM ci-dessus est installé sur le PC cible avant de lancer le chargement.
