Cet exemple montre comment établir la communication entre le rack M580 et un équipement Modbus TCP à un port.
Topologie de réseau autonome

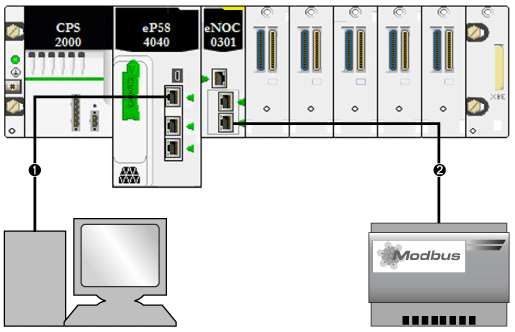

L'exemple suivant illustre un équipement Modbus TCP générique dans une configuration simple :
1
Une CPU M580 du rack local est connectée à un PC exécutant Control Expert.
2
Un module de communication Ethernet BMENOC0301/11 du rack local est connecté à un équipement Modbus TCP générique.
Pour reproduire cet exemple, utilisez les adresses IP de votre configuration pour les éléments suivants :
NOTE : Le logiciel Control Expert exécuté sur l'ordinateur permet de configurer le contrôleur Modicon M580.
