Configuration des connexions EtherNet/IP
Traduction de la notice originale
Présentation
Une connexion EtherNet/IP fournit une liaison de communication entre deux équipements ou plus. Vous pouvez configurer les propriétés d'une connexion particulière dans les DTM des équipements connectés.
L'exemple ci-après présente les paramètres d'une connexion entre le module de communication Ethernet et un module d'interface réseau distant STB NIC 2212. La configuration est modifiée via les DTM de chaque équipement.
Lorsque vous effectuez des modifications dans les DTM, déconnectez le DTM concerné du module ou de l'équipement réel.
Accès aux informations de connexion
Affichez les onglets d'informations de connexion :
Etape
Action
1
Double-cliquez sur le DTM du module BMENOC0301 dans l'emplacement 3 (<192.168.20.10> BMENOC0301_slot3) pour accéder à la configuration.
NOTE : cet exemple s'applique à un module BMENOC0301. Les instructions sont également valables pour les autres modules de communication M580 (comme le BMENOC0311 ou le BMENOC0321).
2
Dans l'arborescence de navigation, développez la liste d'équipements afin d'afficher les instances d'esclave local associées.
3
Développez (+) l'équipement correspondant au nom NIC2212_01.
4
Sélectionnez Entrée de lecture/Sortie d'écriture pour afficher les onglets Paramètres de connexion et Informations de connexion.
Paramètres de connexion
Control Expert établit automatiquement une connexion entre un module de communication et un équipement distant, lorsque l'équipement distant est ajouté au projet Control Expert. Par la suite, bon nombre de modifications de la connexion peuvent être apportées au DTM de l'équipement distant. Cependant, certains paramètres de connexion peuvent également être configurés dans le DTM du module de communication, comme indiqué ci-après.
Modifiez ces paramètres dans l'onglet Paramètres de connexion. Utilisez les paramètres adaptés à votre application.
Paramètre
Description
Bit de connexion
Décalage (en lecture seule) du bit de validité et du bit de contrôle de cette connexion. Les valeurs de décalage sont automatiquement générées par le DTM Control Expert.
Intervalle de trame demandé (RPI)
Période d'actualisation de cette connexion, en millisecondes (2 ... 65 535). Valeur par défaut = 12 ms. Entrez 30 ms..
NOTE : Ce paramètre peut être défini dans le DTM du module de communication ou de l'équipement distant.
Ce paramètre, multiplié par l'intervalle de trame demandé, produit une valeur qui déclenche un timeout d'inactivité. Les valeurs de ce paramètre sont notamment : x4, x8, x16, x32, x64, x128, x256 et x512.
Pour cet exemple, acceptez la valeur par défaut (x4).
NOTE : Pour voir le paramètre Time-out Multiplier, confirmez que Control Expert fonctionne en Mode avancé.
Mode de repli des entrées
Cette valeur est Réglée sur zéro en cas de perte de communication.
NOTE : La page Informations de connexion est en lecture seule lorsque le module de communication est sélectionné. Ces informations doivent être définies dans le DTM de l'équipement distant.
Cliquez sur OK pour enregistrer vos paramètres.
Configuration des paramètres de connexion dans le DTM de l'équipement distant
Les connexions entre un module de communication et un équipement distant peuvent être établies et modifiées dans le DTM de l'équipement distant.
Dans cet exemple, les modifications de la configuration sont apportées à la connexion établie automatiquement par Control Expert, lors de l'ajout de l'équipement distant au projet. Utilisez les paramètres adaptés à votre application.
Etape
Action
1
Dans le Navigateur de DTM, développez le DTM maître du module BMENOC0301 dans l'emplacement 3 (<192.168.20.10> BMENOC0301_slot3).
2
Double-cliquez sur le DTM de l'équipement qui correspond au nom NIC2212_01 pour ouvrir la fenêtre de configuration.
3
Pour afficher le type de connexion, développez NIC2212_01 dans le volet de navigation.
Si le type de connexion n'est pas Lecture entrées / Ecriture sorties, supprimez la connexion existante et ajoutez-en une nouvelle, comme suit : a. Sélectionnez la connexion dans le volet gauche. b. Cliquez sur le bouton Supprimer la connexion pour supprimer la connexion existante. c. Cliquez sur le bouton Ajouter une connexion pour ouvrir la boîte de dialogue Sélectionner la connexion à ajouter. d. Sélectionnez le type de connexion Lecture entrées / Ecriture sorties. e. Cliquez sur le bouton OK pour fermer la boîte de dialogue Sélectionner la connexion à ajouter et ajouter le nœud de la nouvelle connexion à NIC2212_01. f. Cliquez sur Appliquer pour enregistrer la nouvelle connexion et laisser la fenêtre ouverte.
Onglet Général

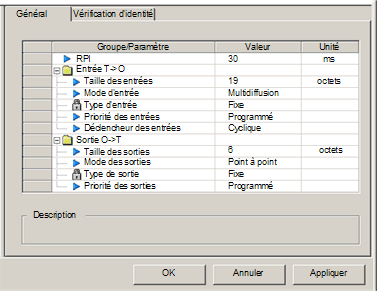

Dans le volet de navigation, sélectionnez Lecture entrées / Ecriture sorties pour afficher l'onglet Général :
Modifiez les paramètres dans l'onglet Général :
Paramètre
Description
RPI
Période d'actualisation de cette connexion. Acceptez la valeur 30 ms. (Ce paramètre peut être défini dans le DTM du module de communication ou de l'équipement distant.)
Taille des entrées
Nombre d'octets (0 ... 509) configurés dans le module STB NIC 2212. Pour cet exemple, saisissez 19 pour réserver 20 octets de mémoire d'entrée.
Mode d'entrée
Type de transmission :
  • Multidiffusion
  • Point à point
Pour cet exemple, acceptez la valeur par défaut (Multidiffusion).
Type d'entrée
Type des paquets Ethernet (longueur fixe ou variable) à transmettre. (Seuls les paquets de longueur Fixe sont pris en charge.)
Priorité des entrées
La valeur de la priorité de transmission dépend du DTM de l'équipement. Valeurs disponibles :
  • Faible
  • Elevé
  • Programmé
Pour cet exemple, acceptez la valeur par défaut (Programmé).
NOTE : Pour les modules distants qui prennent en charge plusieurs valeurs de priorité, vous pouvez utiliser ce paramètre pour spécifier l'ordre dans lequel le module de communication Ethernet traite les paquets. Pour plus d'informations, reportez-vous à la section Hiérarchisation des paquets QoS.
Déclencheur des entrées
Voici les valeurs disponibles du déclencheur d'émissions :
  • Cyclique
  • Changement d'état ou d'application
Pour les données d'E/S d'entrée, sélectionnez Cyclique.
Taille des sorties
Nombre d'octets configurés dans le module STB NIC 2212 en incréments de 4 octets (2 mots). Pour cet exemple, saisissez 6 pour réserver 8 octets de mémoire de sortie.
Mode des sorties
Acceptez la valeur par défaut (Point à point).
Type de sortie
(Lecture seule). Seuls les paquets de longueur fixe sont pris en charge.
Priorité des sorties
Acceptez la valeur par défaut (Programmé).
Cliquez sur Appliquer pour enregistrer les modifications et maintenir la fenêtre ouverte.
Onglet Vérification d'identité

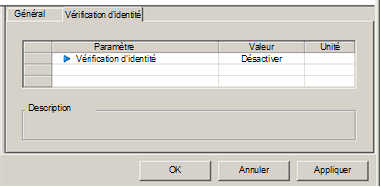

L'onglet Vérification d'identité permet de définir des règles de comparaison de l'identité des équipements du réseau (tel que défini par leur DTM ou leur fichier EDS) par rapport à l'identité de l'équipement réseau réel :
Utilisez le paramètre Vérification d'identité pour définir les règles utilisées par BMENOC0301 pour comparer l'équipement configuré à l'équipement distant réel :
Modifiez les paramètres dans l'onglet Vérification d'identité :
Paramètre
Description
Mode de compatibilité
True : pour chacun des tests sélectionnés ci-dessous, le DTM/EDS et l'équipement distant doivent seulement être compatibles.
False : pour chacun des tests sélectionnés ci-dessous, le DTM/EDS et l'équipement distant doivent correspondre exactement.
Mode de compatibilité
Effectuez votre sélection pour chacun des paramètres suivants :
  • Compatible : Inclure le paramètre dans le test.
  • Non vérifié : Le paramètre n'est pas inclus dans le test.
Version mineure
Version majeure
Code du produit
Type de produit
Fournisseur du produit
Cliquez sur OK pour enregistrer les paramètres et fermer la fenêtre.
L'étape suivante est la configuration des paramètres d'E/S.
