QoS

Ouverture de la page

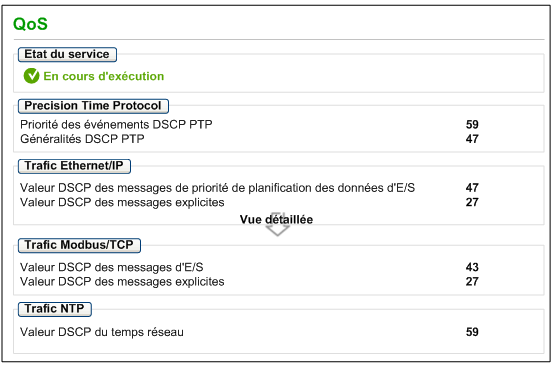

Vous accédez à la page QoS (qualité de service) à partir de l'onglet Diagnostics (Menu → Services → QoS) :

NOTE :

Configurez le service QoS dans Control Expert.
Cliquez sur Vue détaillée pour développer la liste de paramètres.
Cette page est mise à jour toutes les 5 secondes.

Etat du service

Le tableau suivant indique les différents états de service possibles :

Etat	Description
En cours d'exécution	Le service est configuré correctement et actif.
Désactivé	Le service est désactivé.
Inconnu	L'état du service n'est pas connu.

Informations de diagnostic

Lorsque vous activez le service QoS, le module ajoute une balise (point de code des services différenciés) pour chaque paquet Ethernet qu'il transmet, indiquant ainsi la priorité de ce paquet :

Champ	Paramètre	Description
Precision Time Protocol (voir note)	Priorité des événements PTP DSCP	Synchronisation de l'heure PTP.
Precision Time Protocol (voir note)	Généralités DSCP PTP	Généralités PTP.
Trafic EtherNet/IP	Valeur DSCP des messages à priorité planifiée des données d'E/S	Configurer les niveaux de priorité pour définir la priorité lors de la gestion des paquets de données.
Trafic EtherNet/IP	Valeur DSCP pour les messages explicites
Trafic Modbus/TCP	Valeur DSCP pour les messages d'E/S	—
Trafic Modbus/TCP	Valeur DSCP pour les messages explicites	—
Trafic NTP (Network Time Protocol)	Valeur DSCP du temps réseau	—
NOTE : Les attributs 2 et 3 sont associés au QoS de Precision Time Protocol (classe 48 h, instance 1). Ils permettent d'obtenir des valeurs QoS de Precision Time Protocol.

Observations

Pour implémenter efficacement les paramètres du service QoS sur votre réseau Ethernet, suivez les consignes suivantes :

Utilisez uniquement des commutateurs réseau qui prennent en charge le service QoS.
Appliquez les valeurs DSCP à tous les équipements et commutateurs du réseau.
Les commutateurs doivent appliquer un ensemble cohérent de règles pour la gestion des valeurs DSCP lors de l'émission et de la réception de paquets Ethernet.
