Redondance

Présentation

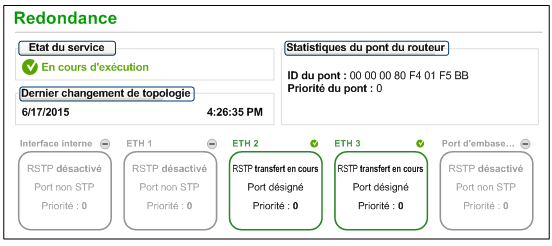

La page Redondance montre l'état de redondance de chaque port du module de communication. La page Web Redondance est accessible dans l'onglet Diagnostic (Menu → Services → Redondance). Le service est configuré dans Control Expert :

NOTE : Cette page est mise à jour toutes les 5 secondes.

Informations de diagnostic

Le tableau suivant décrit les informations de diagnostic :

Champ	Description
Etat du service	En cours d'exécution	Le service RSTP du module de communication est en cours d'exécution.
	Désactivé	Le service RSTP du module de communication est désactivé.
	Inconnu	L'état du service RSTP du module de communication est inconnu.
Dernier changement de topologie	Ces valeurs représentent la date et l'heure de réception de la dernière modification de topologie pour l'ID de pont concerné.
Statistiques du pont du routeur	ID du pont	Cet identificateur de pont unique est la concaténation de la priorité RSTP du pont et de l'adresse MAC.
Statistiques du pont du routeur	Priorité de pont	Dans Control Expert, configurez l'état de fonctionnement RSTP de l'ID du pont.
Etat de redondance du port x	vert	Le port Ethernet désigné est en train d'acquérir ou de transférer des informations.
	jaune	Le port Ethernet désigné est en train de supprimer des informations.
	rouge	Le port Ethernet désigné détecte des erreurs.
	gris	RSTP est désactivé pour le port Ethernet désigné.

RSTP

Acronyme de rapid spanning tree protocol. Ce protocole permet à une conception de réseau d'inclure des liens supplémentaires (redondants) qui fournissent des chemins de sauvegarde automatique quand un lien actif échoue, sans avoir à recourir aux boucles ni à activer ou à désactiver les liens de sauvegarde manuellement.
