Suivez les consignes suivantes pour créer une configuration d'esclave local incluant un scrutateur de réseau (origine, O) et un BMENOC0301 activé en tant qu'esclave local (cible, T).
NOTE : cet exemple s'applique à un module BMENOC0301. Les instructions sont également valables pour les autres modules de communication M580 (comme le BMENOC0311 ou le BMENOC0321).
Equipements origine et cible

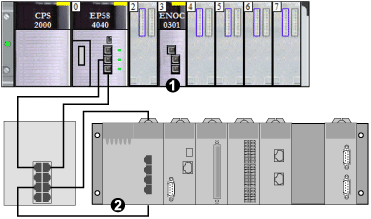

Le réseau suivant montre l'esclave local activé et l'équipement maître :
1
BMENOC0301 : ce module de communication Ethernet se trouve dans l'emplacement 3 du rack local M580. Dans cet exemple, ce module est activé en tant qu'équipement esclave (ou cible, T).
2
Rack Modicon M340 : dans cet exemple, le scrutateur (ou origine, O) de ce rack scrute les données de l'UC du rack M580 via l'esclave local activé (BMENOC0301).
