Configuration du nœud
Le tableau ci-dessous décrit les étapes de la configuration d'un nœud à l'aide du Nœud 3 comme exemple pour le variateur Lexium 15 LP.
Etape
Action
1
Dans l'écran principal, cliquez deux fois sur Nœud 3.

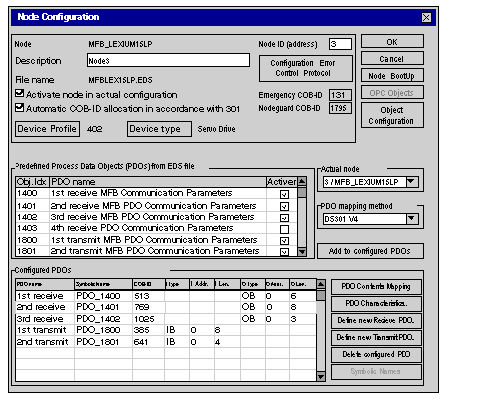

Résultat : l'écran de configuration du nœud apparaît :
2
Cliquez sur OK pour valider la configuration du nœud.
3
Enregistrez le projet CANopen sous le nom MFB_Lexium15LP.co.
Remarque : notez l'emplacement du fichier .CO, car la configuration sera importée dans Control Expert.
PDO et objet de configuration
Le tableau ci-dessous décrit les PDO et les objets de configuration à ajouter pour le variateur Lexium 15 LP :
Type de variateur
Nom attribué au nœud
Nom du fichier .eds
PDO à ajouter
Objet de configuration à ajouter
Lexium 15 LP
MFB_LEXIUM15LP
MFBLEX15LP.eds
1er PDO en réception
2e PDO en réception
3e PDO en réception
1er PDO en émission
2e PDO en transmission
