L'adresse et le débit en bauds sont définis à l'aide des commutateurs DIP sur le variateur IclA IFX.

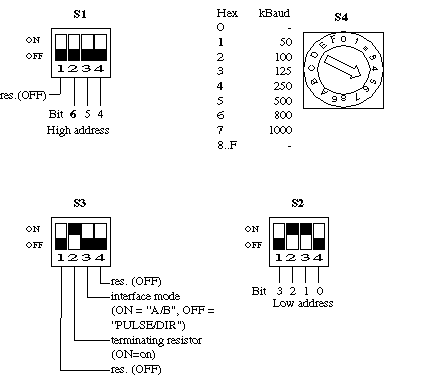

Le schéma ci-dessous représente les commutateurs DIP à l'intérieur du variateur :
Le débit en bauds se définit à l'aide du commutateur S4 en position 5 pour un débit de 500 bauds.
L'adresse CANopen se définit à l'aide des commutateurs S1 et S2. Réglez les commutateurs S2.3 et S2.2 sur ON pour que le variateur ait l'adresse 6. Par défaut, comme indiqué sur la figure ci-dessous, tous les commutateurs sur S1 et S2 sont réglés sur ON, sauf le premier commutateur sur S1, ce qui donne l'adresse 127.
Réglez S3.2 sur ON pour activer la résistance de terminaison.
