Configuration du variateur IclA dans IclA Easy

Présentation

Avec IclA Easy, les utilisateurs peuvent définir des bases d'équipements installés et décrire leurs configurations et paramètres de communication.

IclA Easy propose ensuite un groupe d'actions permettant de modifier ou de transférer les configurations et de connecter les équipements.

Le principe de navigation de IclA Easy associe une interface de configuration à chaque type d'équipement, permettant de les piloter, de les régler et de les contrôler.

NOTE : les signaux requis, c'est-à-dire LIMN, LIMP et REF, doivent être connectés ou désactivés à l'aide du logiciel de réglage.

Connexion au variateur IclA

Le tableau ci-dessous décrit la procédure de connexion au variateur IclA.

Etape	Action
1	Raccordez le PC sur lequel IclA Easy est installé au connecteur Dongle PCAN PS/2 sur le variateur à configurer.

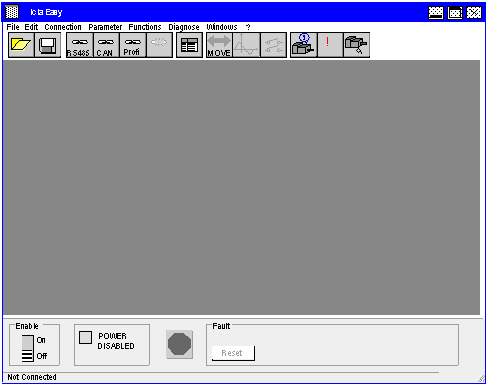

2	Lancez IclA Easy pour IclA. Résultat : l'écran de démarrage ci-après s'affiche.
3	Sélectionnez la commande Connexion → Connexion CAN. Résultat : une zone de texte s'affiche.
4	Le Débit en bauds doit être de 500 kBd. L'Adresse CAN doit être définie sur la valeur 6. Le champ Matériel doit être défini sur la valeur LPT1 (Dongle PCAN PS/2). Résultat : un transfert de données du variateur vers la station de travail connectée est lancé.

Configuration de base du variateur IclA

Voici un exemple illustrant la modification de la valeur d'accélération. Le tableau ci-dessous décrit la procédure de définition de ce paramètre.

Etape	Action
1	Après la connexion et le transfert des configurations de l'équipement, IclA Easy affiche un écran donnant accès aux fonctions de pilotage, de réglage et de contrôle de l'équipement.

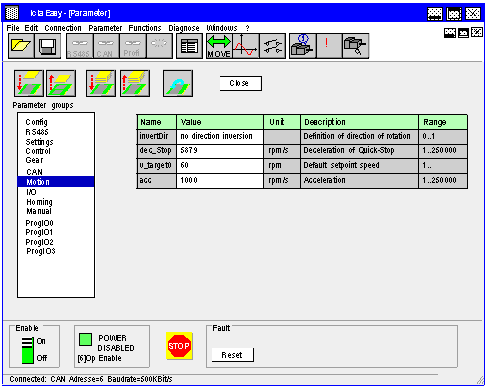

2	Sélectionnez le paramètre Mouvement dans Groupes de paramètres. Résultat : la fenêtre Paramètre s'affiche.
3	Sur la ligne acc, l'accélération peut être définie sur la valeur 1 000.
4	Enregistrez les paramètres CANopen dans l'EEprom à l'aide de la commande Paramètre → Envoyer le groupe de paramètres au variateur. Remarque : vous pouvez régler les paramètres du variateur en suivant la même procédure.
5	Une fois les paramètres réglés, sélectionnez la commande Fichier → Fermer pour vous déconnecter.
