Configuration du variateur ATV 71 à l'aide de l'interface utilisateur

Présentation

Le variateur ATV 71 intègre une interface utilisateur. Cette interface vous permet d'effectuer les actions suivantes :

NOTE : Il existe un terminal d'affichage graphique plus convivial, par exemple pour le diagnostic des défauts.

Structure des menus de l'interface

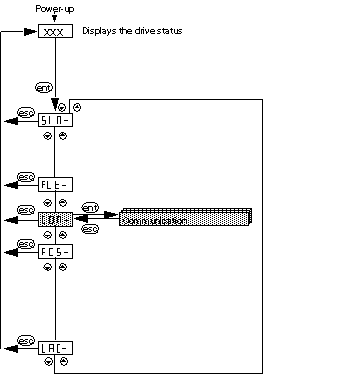

Le schéma ci-dessous présente l'accès aux menus principaux de l'interface :

Paramètres de base

Le tableau ci-dessous décrit la procédure de définition des paramètres de base (adresse et débit CANopen) à l'aide de l'interface.

Etape	Action
1	Appuyez sur le bouton ENT dans l'interface. Résultat : le menu DEFINIR s'affiche dans l'indicateur d'état de l'interface.
2	Appuyez plusieurs fois sur le bouton pour accéder au menu COM. Résultat : le menu COM (Communication) s'affiche dans l'indicateur d'état de l'interface.
3	Appuyez sur le bouton ENT dans l'interface. Résultat : le sous-menu ADCO (Adresse CANopen) s'affiche dans l'indicateur d'état de l'interface.
4	Appuyez à nouveau sur ENT. Résultat : une valeur correspondant à l'adresse CANopen de l'équipement s'affiche.
5	Appuyez sur le bouton pour diminuer la valeur de l'adresse CANopen ou sur le bouton pour l’augmenter. Appuyez sur ENT lorsque l'adresse CANopen souhaitée est affichée (5). Résultat : la valeur est confirmée et le sous-menu ADCO (Adresse CANopen) s'affiche à nouveau.
6	Appuyez sur le bouton pour accéder au sous-menu BDCO (Baud CANopen). Appuyez sur ENT. Résultat : une valeur correspondant au débit CANopen de l'équipement s'affiche.
7	Appuyez sur le bouton pour augmenter la valeur du débit CANopen ou sur le bouton pour la diminuer. Appuyez sur ENT lorsque le débit CANopen souhaité est affiché (500). Résultat : la valeur est confirmée et le sous-menu BDCO (Baud CANopen) s'affiche à nouveau.
8	Appuyez plusieurs fois sur ECHAP pour revenir à l'écran principal (RDY par défaut).
