Configuration du nœud ATV 71
|
|
|
(Traduction du document original anglais)
|
|
Etape
|
Action
|
|---|---|
|
1
|
Dans l'écran principal, cliquez deux fois sur Nœud 5.

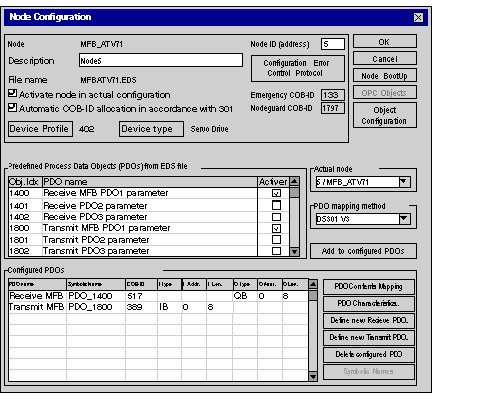

Résultat : l'écran de configuration du nœud apparaît :
 |
|
2
|
Cliquez sur OK pour valider la configuration du nœud.
|
|
3
|
Enregistrez le projet CANopen sous le nom MFB_ATV71.co.
Remarque : notez l'emplacement du fichier .CO, car la configuration sera importée dans Control Expert.
|
|
Type de variateur
|
Nom attribué au nœud
|
Nom du fichier .eds
|
PDO à ajouter
|
Objet de configuration à ajouter
|
|---|---|---|---|---|
|
ATV 71
|
MFB_ATV71
|
MFBATV71.eds
|
1er PDO en réception
1er PDO en émission
|
-
|
