Configuration du variateur ATV 31 dans PowerSuite

Présentation

Avec PowerSuite, les utilisateurs peuvent définir des bases d'équipements installés et décrire leurs configurations et paramètres de communication.

PowerSuite propose ensuite un groupe d'actions permettant de modifier ou de transférer les configurations et de connecter les équipements.

Le principe de navigation de PowerSuite associe une interface de configuration à chaque type d'équipement, permettant de les piloter, de les régler et de les contrôler.

Connexion au variateur ATV 31

Ce tableau décrit la procédure de connexion au variateur ATV 31 :

Etape	Action
1	Raccordez l’ordinateur sur lequel PowerSuite pour ATV 31 est installé, au connecteur RJ45 sur le variateur à configurer.

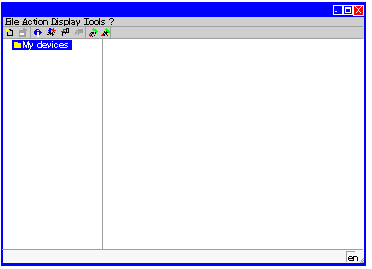

2	Démarrez PowerSuite pour ATV 31. Résultat : l'écran de démarrage suivant s'affiche :
3	Choisissez Action puis Connecter. Résultat : une zone de texte s'affiche.
4	Entrez un nom de projet (ATV31_MFB) et cliquez sur OK. Résultat : une fenêtre de confirmation de transfert s'affiche.
5	Appuyez sur Alt F pour lancer le transfert des données du variateur vers la station de travail connectée.

Configuration de base du variateur ATV 31

Le tableau ci-dessous décrit la procédure de définition des paramètres de base :

Etape	Action

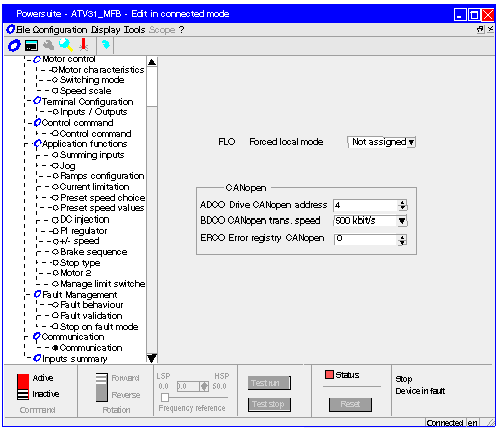

1	Après la connexion et le transfert des configurations de l'équipement, PowerSuite ouvre une nouvelle fenêtre contenant un écran de configuration donnant accès aux fonctions de pilotage, de réglage et de contrôle de l'équipement. Utilisez la commande Affichage → Configuration. Dans l'arborescence affichée, sélectionnez Communication dans le répertoire Communication. Résultat : la fenêtre suivante s'affiche :
2	Sur la ligne ADCO, la valeur de l'adresse CANopen doit être 4.
3	Sur la ligne BDCO, la valeur du débit de bus CANopen doit être 500.

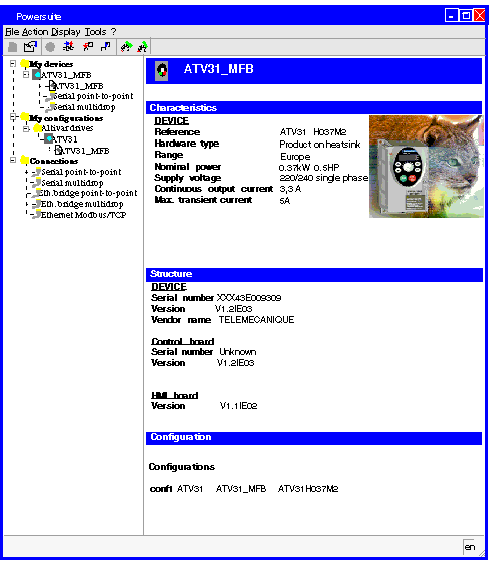

4	Fermez la fenêtre pour vous déconnecter. Remarque : vous pouvez régler les paramètres du variateur en suivant la même procédure. Résultat : l'écran suivant affiche les données enregistrées localement :
